GN-12KV小型化侧装箱型固定金属封闭开关柜
规格：700*1000*2000（宽*深*高） 包装：
一、 产品概述
GN-12箱型固定式金属封闭开关柜系集智能化、环保型、结构紧凑的新一代小型化产品，开关柜配用侧装式真空断路器。
本产品适用于环网供电单元、发电厂、变电使用。特别适用于工矿企业、住宅小区、学校、高层建筑等场所的配电的控制与保护；能满足变电所、箱式变电站、开闭所和电缆分接箱等成套产品的配电自动化及其它要求。
二、 产品结构特点
2.1结构小型化，比传统真空断路器、侧装真空开关、组合电器组成的环网柜体体积减少近占用空间30%，节省电力工程总体投资。
2.2开关柜上部包括母线室、仪表室、一次主元件室、进出电缆室。
2.3开关柜设隔离开关、真空断路器、接地刀，三者之间配有可靠的联锁，隔离开关具有明显的断口，可清楚的观察到开关状态。
2.4操作机构采用一种全新型结构，用强制性机械闭锁方式达到“五防”功能要求，具有操作简便，安全可靠等特点。
2.6开关柜柜体金属全封闭设计，接地可靠，规顶柜后留有虚封的泄压口。
2.7开关柜具有人工智能语音操作提示功能，避免因人为误操作引起的故障及事故。
2.8开关柜具有防误操作五防系统，确保设备操作安全可靠性。
三、使用环境条件
1. 环境温度：最高+40℃，最低-15℃；
2. 海拔高度：不超过1000m； 3. 相对湿度：日平均值不超过95%，月平均值不超过90%； 4. 地震烈度不超过8级； 5. 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

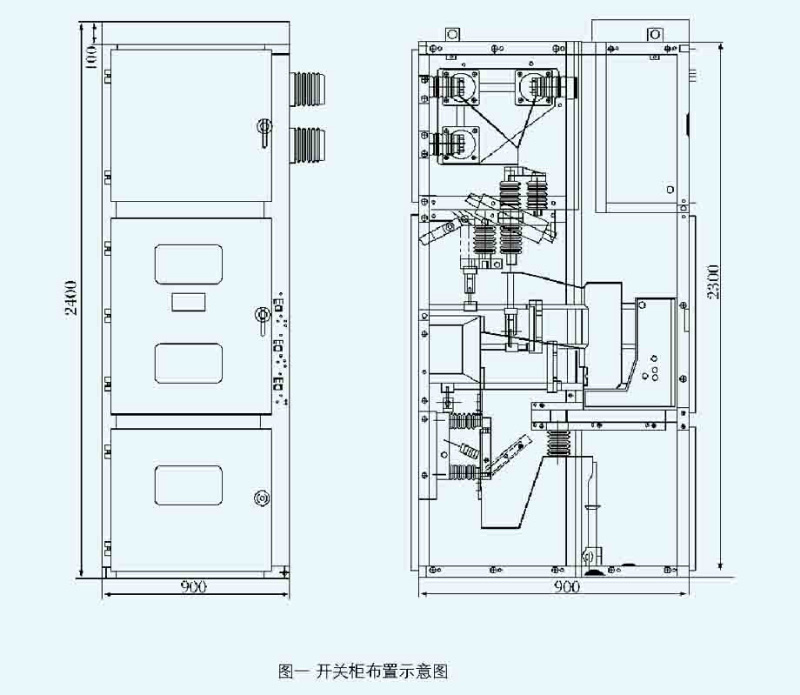

开关柜布置示意图
四、维护与检修
1. 用户应定期对开关柜进行维护与检修，内容有： 1.1 清扫各部位灰尘，特别是绝缘件表面的积尘； 1.2 检查机械活动部位，定期加注润滑油脂，使之保持动作灵活可靠； 1.3 断路器、隔离开关、接地开关等元件的维护按各自的说明书进行； 1.4 检查电接触部位接触是否良好，有无过热现象，接地回路是否导通； 1.5 定期检查紧固件是否紧固。 2. 用户一般应在制造厂的协助下进行故障检修，如属少许调整和小故障，用户自行检修应参照本说明书和主要元件各自的说明书进行。
五、随机文件及附件
1.产品合格证； 2.开关柜机主要元器件的安装使用说明书； 3.二次接线图； 4.装箱单； 5.储能和炒作手柄； 6.其他备品条件用户请与制造厂协商。
六、订货须知
一次接线方案附件 订货须知 订货时，用户须提供下列资料； 1.一次接线方案图和一产欠方案排列图； 2.一次回路原理图，接线图，端子排列图； 3.一、二次设备清单； 4.开关柜平面布置图和母线桥架的安装位置备品陪见和设备特殊使用条件请与制造厂协商

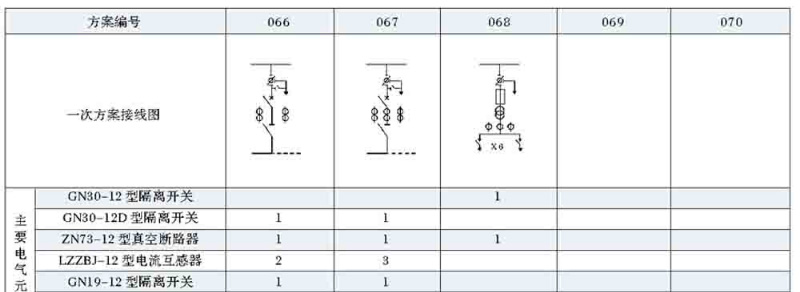

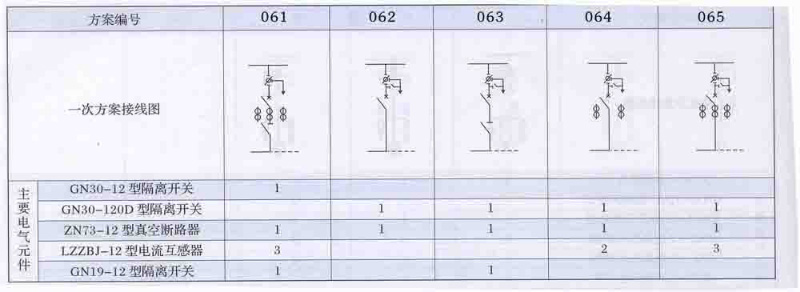

七、一次方案接线图
