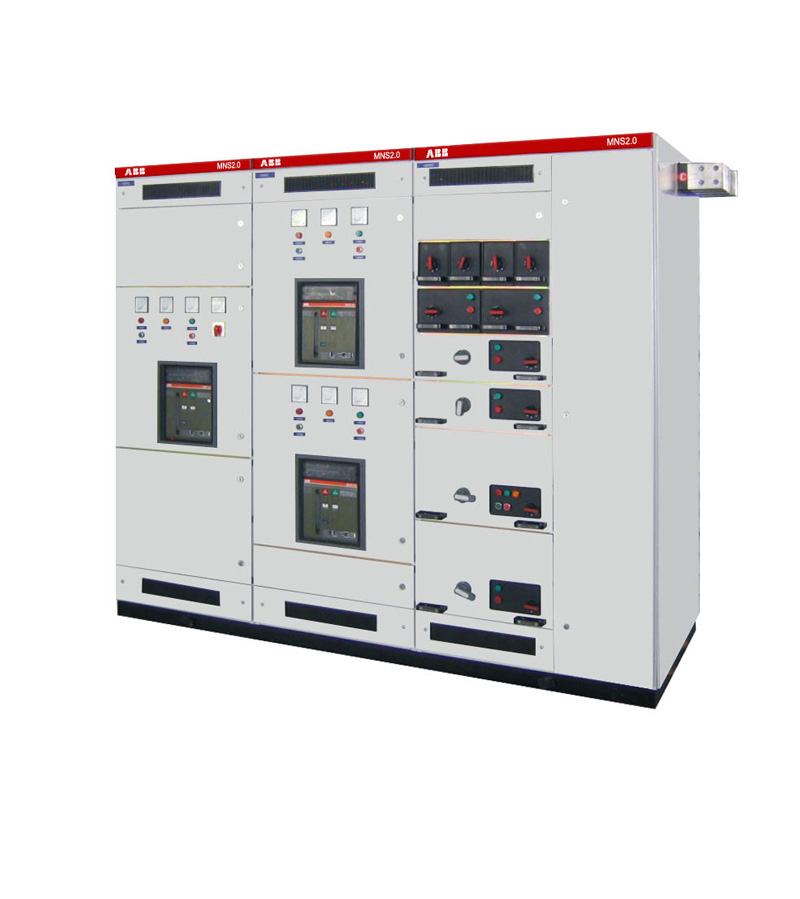

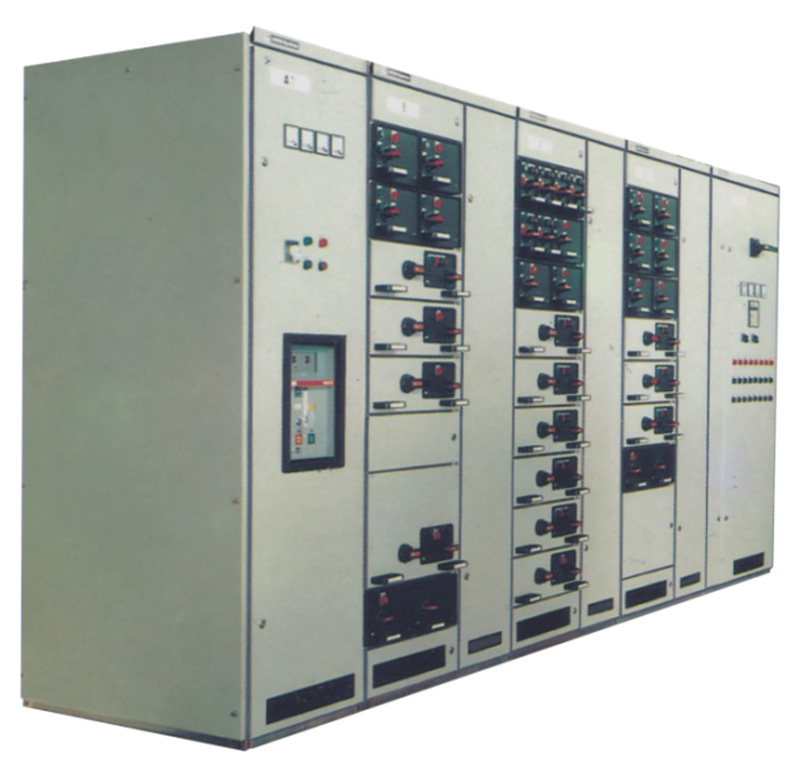

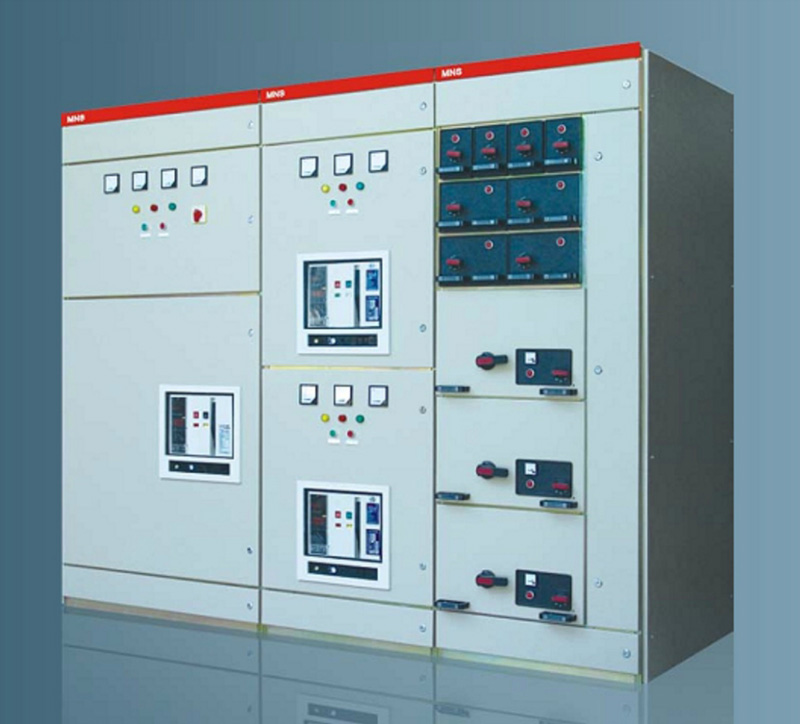

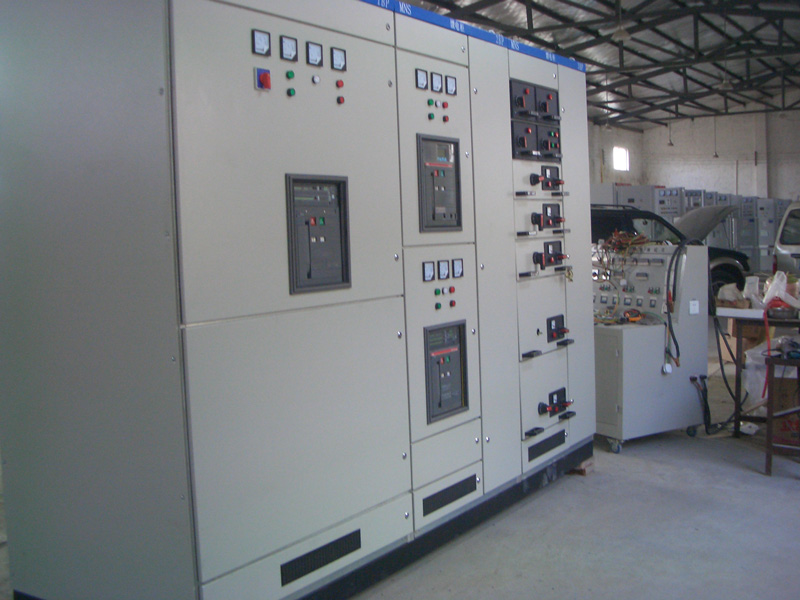

装置适用于发电厂、变电所、石油化工企业、厂矿企业、高屋建筑等低压配电系统的动力配电和电动机控制中心，电容补偿的电能转换分配与控制。 在大单机容量的发电机，大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。 本装置符合GB7251.1-2005、JB/T9661-1999低压抽出式成套开关设备、IEC439等标准。
1正常使用条件
1. 周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不高于+35℃，超过时，需根据实际情况降容运行；
2. 海拔高度不超过2000m；
3. 周围空气相对温度在最高温度为+40℃不超过50%，在较低温度时允许有较大的相对温度；
4. 开关柜安装与垂直的倾斜度不超过5°。
2主要技术参数
额定绝缘电压 交流 660V，1000V
额定工作电压 主 电 路 交流 380V, 660V
辅助电路 交流 220V，380V
额定频率 50Hz，60Hz
水平母线额定电流 4000A
垂直母线额定电流 1000A
水平母线额定短时耐受电流(1s) 50kA～80kA
水平母线额定峰值耐受电流 105kA～176kA
垂直母线额定短时耐受电流(1s) 50kA
垂直母线额定峰值耐受电流 105kA
外壳防护等级 IP40
特殊使用环境可达 IP50
3抽屉操作及机械联锁

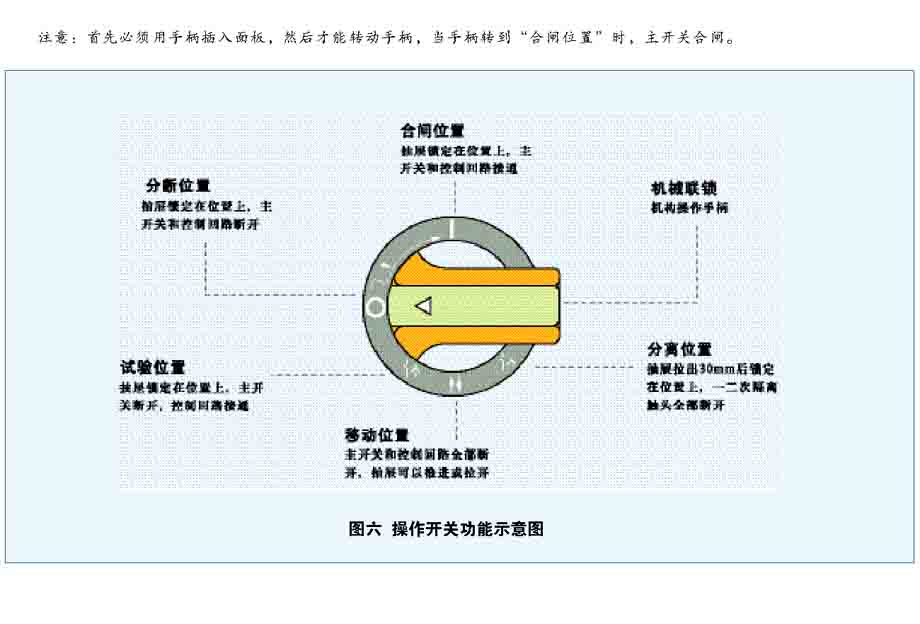

8E/4、8E/2单元抽屉的操作：这种操作是通过对抽屉面板上的手柄进行操作实现的，见图六。只有当手柄上的白箭头指示“移动位置”(↑↓)时，抽屉方可抽出或插入，在其它任何位置上，抽屉都应被锁定，因此不可能对抽屉实施抽出或插入操作。此时不可硬拉或硬拖以免损坏机械联锁机构，抽屉从连接位置抽出30mm(此时手中工件一轻微震颤感)时将操作手柄向逆时针方向转过45°，抽屉即被锁定在“分离位置”()此时一次和二次隔离插件均己脱离电网并形成安全间隔。
抽屉插入后，将手柄顺时针方向转动时，首先到达“试验位置”()，此时机构将外部电源引入控制回路，用户通过面板上的安全电器(假如有的话)对电路进行试操作，以确认其是否符合要求，由于主开关尚处于断开状态，因此一次回路处于无电状态，即使操作结果与要求不符也不会损坏设备，继续顺时针方向转动到手柄处于水平位置时，即“分断位置”(O)。此时一次和二次回路均处于无电状态，沿顺时针方向继续旋转90°，则手柄转到“合闸位置”( I )，见图六。

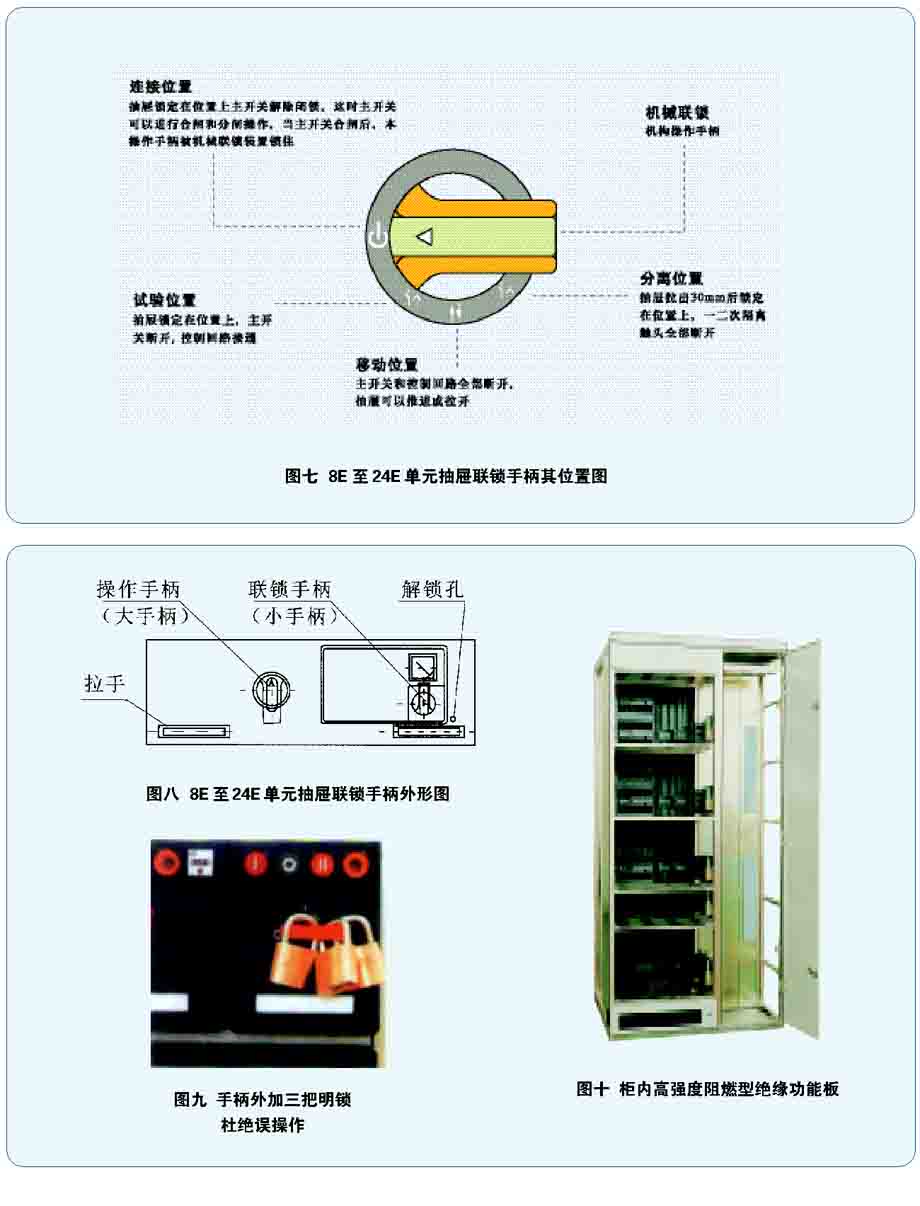

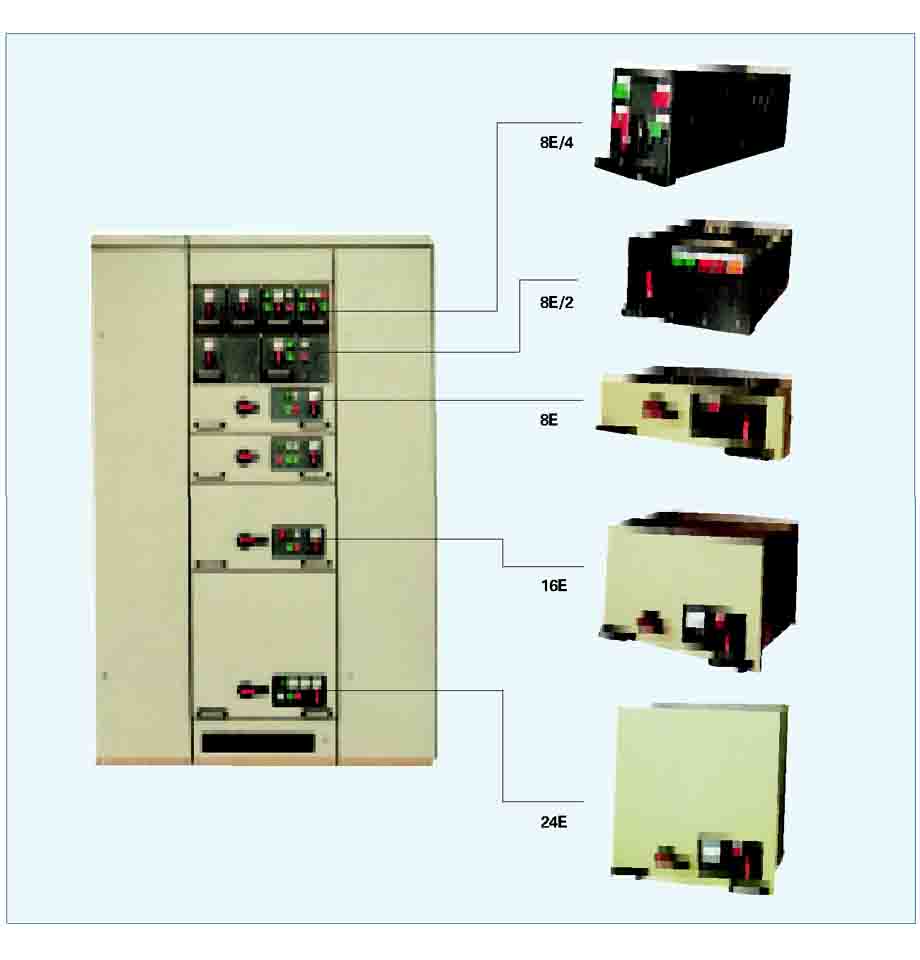

8E、16E和24E抽屉的操作：这种操作稍不同于8E/4和8E/2单元抽屉的操作，由轮番操作一大一小二个手柄来完成。小手柄与8E/4、8E/2抽屉的操作手柄外形相同，作机械联锁用，位于抽屉面板右下方，它共有四个位置： “移动位置”(↑↓)、“分离位置”()、“试验位置”()和“连接位置”()，见图七、图八。
小手柄的操作及其位置定义与8E/4、8E/2单元操作于柄基本相同，唯—没有“断开位置”而代之以“连接位置( )。只有当手柄处于此位置时，才可操作主开关操作手柄(大手柄)。大手柄指示箭头横向左侧时为“分断位置”，此时一次和二次电路处于无电状态，大手柄顺时针转动到指示箭头向上时为“合闸位置”，主开关合闸。小手柄和大手柄的操作有严格的机械联锁，不能随意操作，更不能埂扳死撬。注意：只有小手柄处在“连接位置”时，大手柄才能进行合闸操作; 同时只有大手柄处在“分断位置”时，小于柄方能转动。有时大手柄虽也处在“分断位置”但定位不准，这会造成小手柄不能转动或转动不到位，此时千万不可硬扳，应再稍转动大手柄使之准确到位即可。
当抽屉及开关处于某一锁定位置时，外部可加三把明锁锁止， 以杜绝任何误操作的可能性。
当电路发生意外短路故障，断路器等主开关发生触头熔焊以致难以跳丌时，欲对故障抽屉实施维修，可用合适的工具，(如螺丝刀)插入面板上的解锁孔将其内部的锁扣向下压即可开门，开门后再把扣片转到垂直位置即可，转动下手柄解除联锁，就能把抽屉抽出柜外实施维修。
4. 母线及保护接地系统
水平母线安装在柜体后水平线室内，视需要可配置—至两组母线。当水平母线为一组母线时，可根据需要将其安装在母线室之上方或下方。当水平母线为两组母线时，一般在上下方各安装一组。两组母线既可以分列运行，也可以并联运行。
垂直母线安装在高强度阻燃型绝缘功能板中，前方加上盖板，使下室的防护等级达到IP20。功能板既作为垂直母线的绝缘支撑，又能将水平母线与垂直母线分隔。垂直母线采用L形异型铜排，它既能通过额定的工作电流， 又能承受较大的电动力。
中性母线(N)和保护接地母线(PE)平行地安装在功能单元隔室的下部或垂直安装在电缆隔室中，N线与PE线之间如用绝缘子相隔，则N线与PE线分别使用，成PE+N线(三相五线制); 二者之间如用导体短接，即PEN线(三相四线制)。
5. 辅助电路电缆槽
在功能单元隔室的顶部装有辅助电路电缆槽，槽内可安放柜间连接线。
4运输与安装
1. 产品的运输

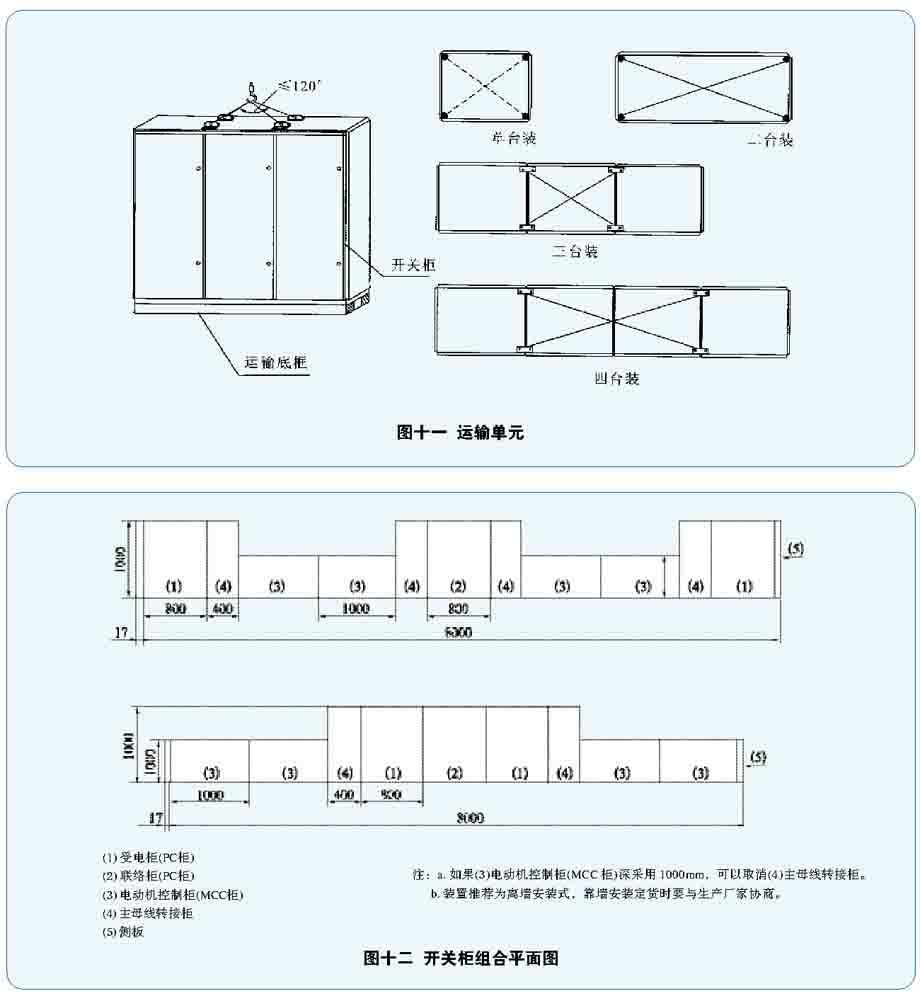

运输单元：产品分四种规格的运输单元: 单台装、二台装、三台装和四台装。但总长度不得超过3m，见图十一。
产品的吊运(装): 产品在吊运和安装过程中之吊装必须按图十一中虚线挂吊钢丝绳，钢丝绳顶角不得大于120°，吊运应平稳，避免强烈的振动、摇晃和冲击。
2. 产品的安装
开关的组合方式，见图十二。

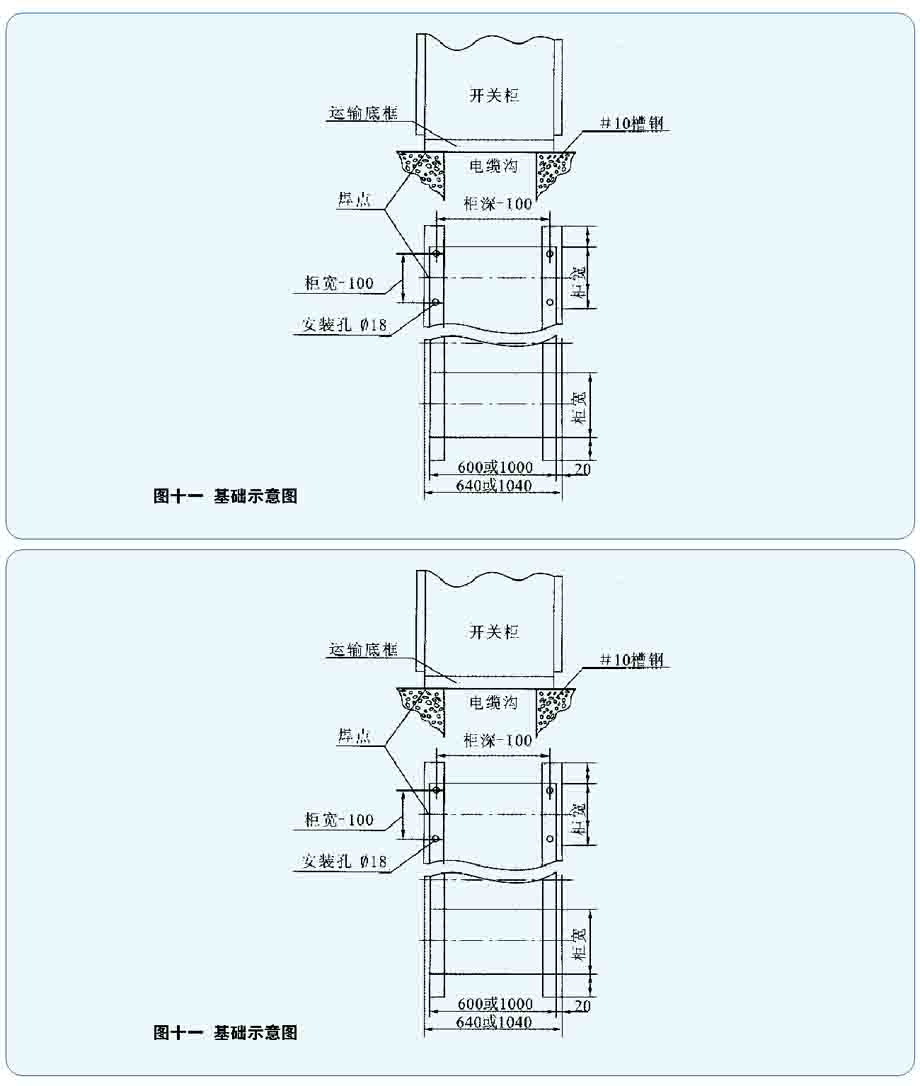

基础处理：电缆沟的宽度由用户自己选定，用10#槽钢按图十一方式预埋并与地面平。如果运输底柜与基础槽钢用螺栓联接，则基础槽钢的安装孔尺寸见图十一俯视图。
安装：开关柜就位。找准位置，按图十一所示进行焊接，焊接节柜和焊长由用户确定，产品安装与配电室的相对位置参考图十二，其中吊索是否安装由用户确定，制造商提供的原则是：当母线桥的长度大于3米时应考虑安装吊索。但是，当母线桥的电流大于或等于2500A时，其长度为2.5米时也应安装吊索。

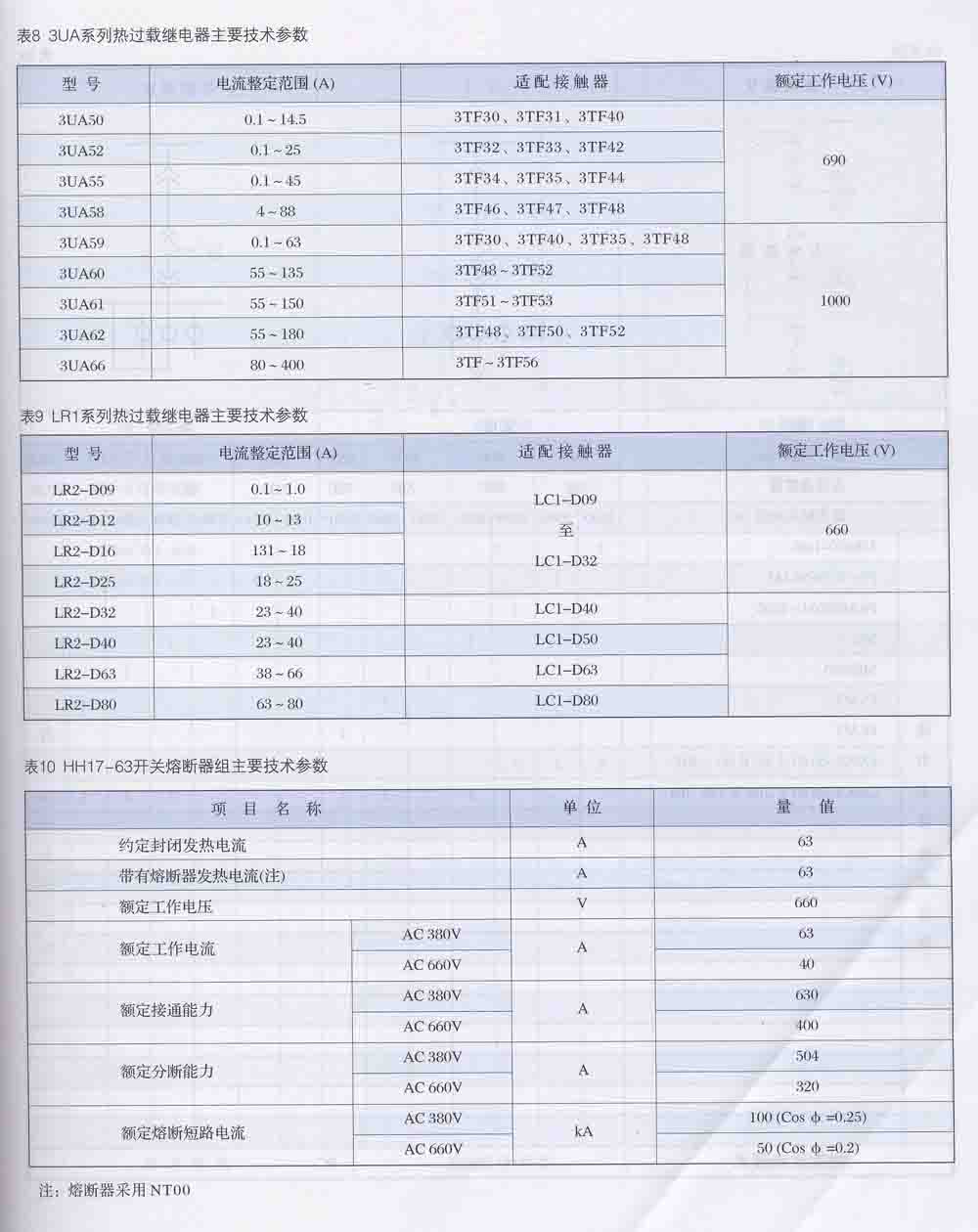

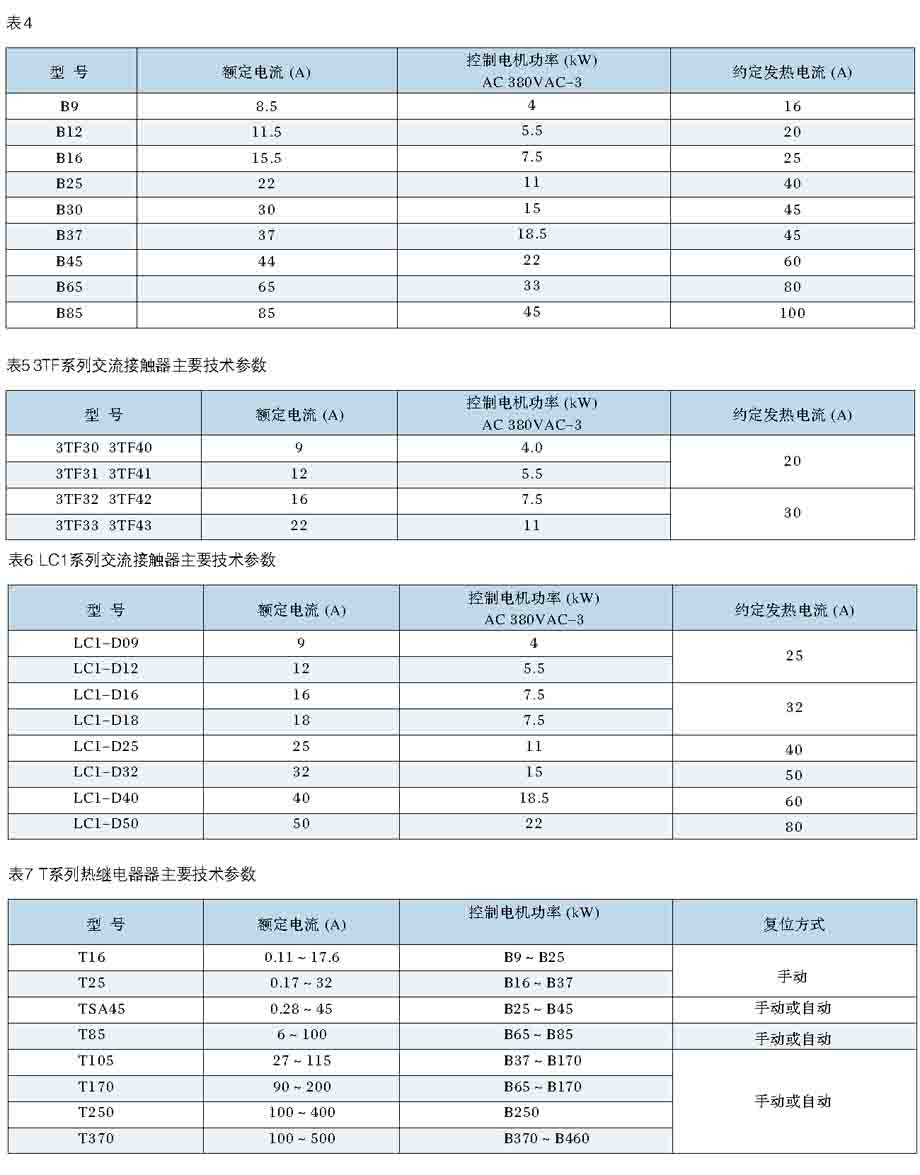

5技术参数
6订货须知
10.1 一次回路方案或单线系统图；
10.2 二次回路原理或接线图；
10.3 产品的一次和—二次设备清单；
10.4 排列图和配电室平面布置图；
10.5 产品表面涂装方式及色板。
