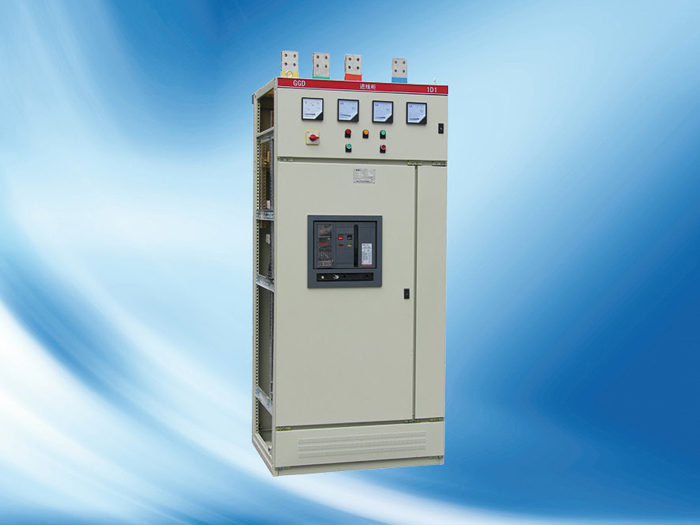

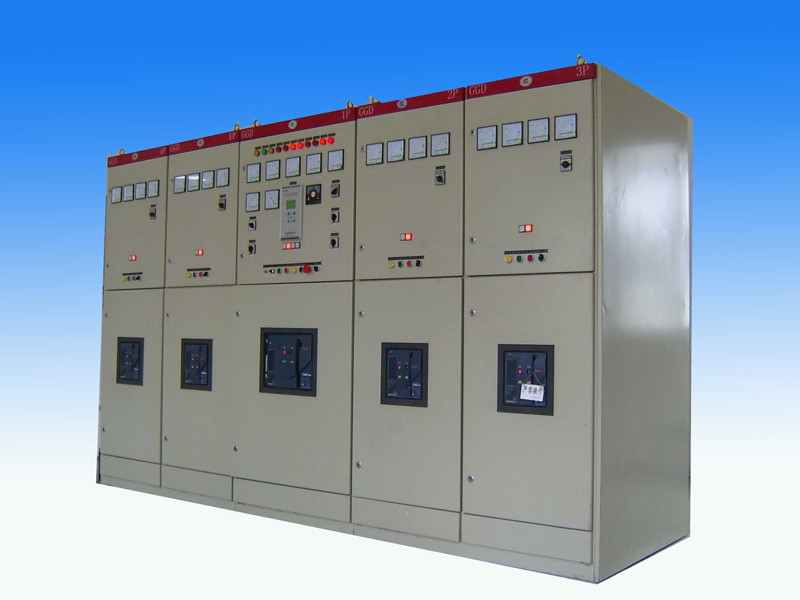

GGD低压固定式开关柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。 NJGGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好，电气方案灵活、组合方便，系列性、实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD低压固定式开关柜符合IEC439《低压成套开关设备和控制设备》，GB7251.1-2005《低压成套开关设备》等标准。

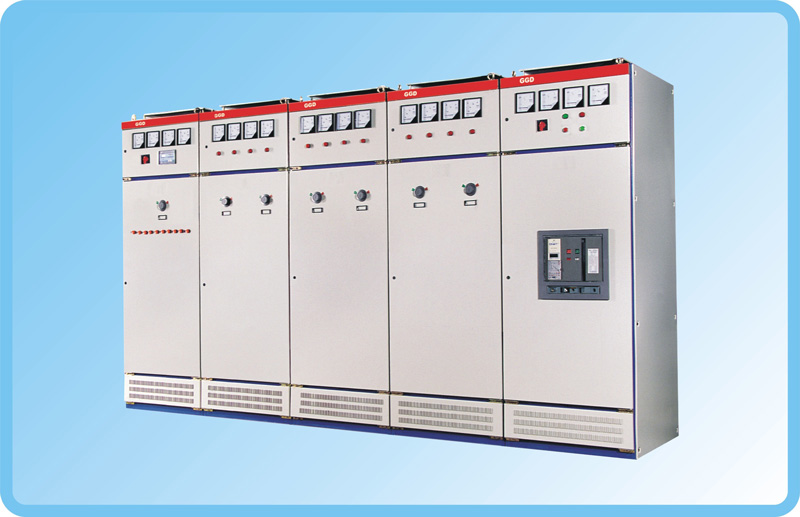

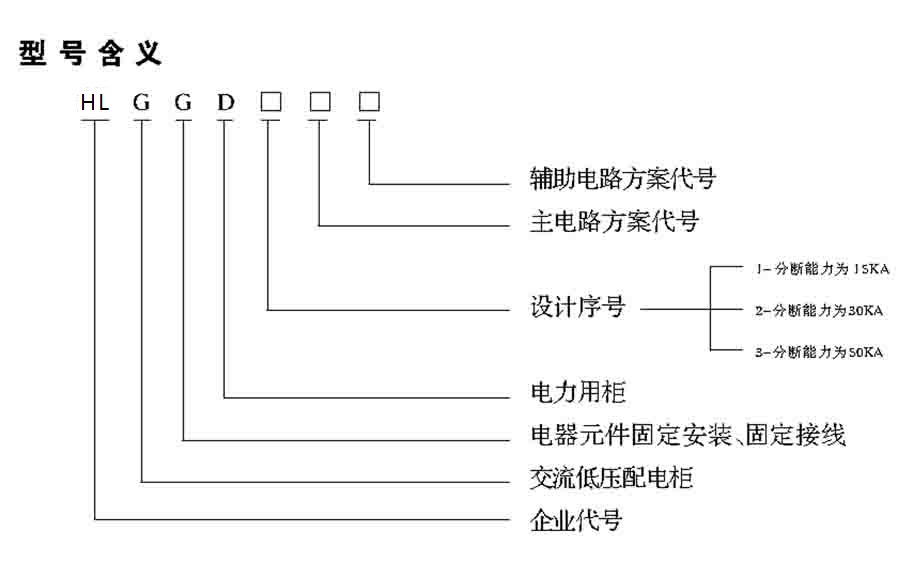

1型号含义
2正常使用条件
1. 周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
2. 户内安装使用，使用地点的海拔高度不得超过2000m。
3. 周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较大的相对湿度。(例如+20℃时为90％)应考虑到由于温度的变化可能会偶然产生凝露的影响。
4. 设备安装时与垂直面的倾斜度不超过5％。
5. 没备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
6. 用户有特殊要求时可与制造厂协商解决。
2. 主电路方案
GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
其中 GGD型 49个方案 123个规格
GGD型 53个方案 107个规格
GGD型 27个方案 68个规格
主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A，适合2000KVA及以下的配电变压器选用。
此外，为适应无功补偿的需要设计了GGD、GGD电容补偿柜，其主电路方案4个，共12个规格。
3. 辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分，NJGGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设断电保护时的需要。
4. 主母线
考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然，生产厂也可根据用户的要求将铝母线换成同等截流量的铜母线。
母线的搭接面均采用搪锡工艺处理。
5. 电器元件选择
a. GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME、DZ20、DW15等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汝的产品。
b. HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件，它改变了机械的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
c. 如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
d. 为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PP0合金材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
3安装与使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定。置于适当的场所。

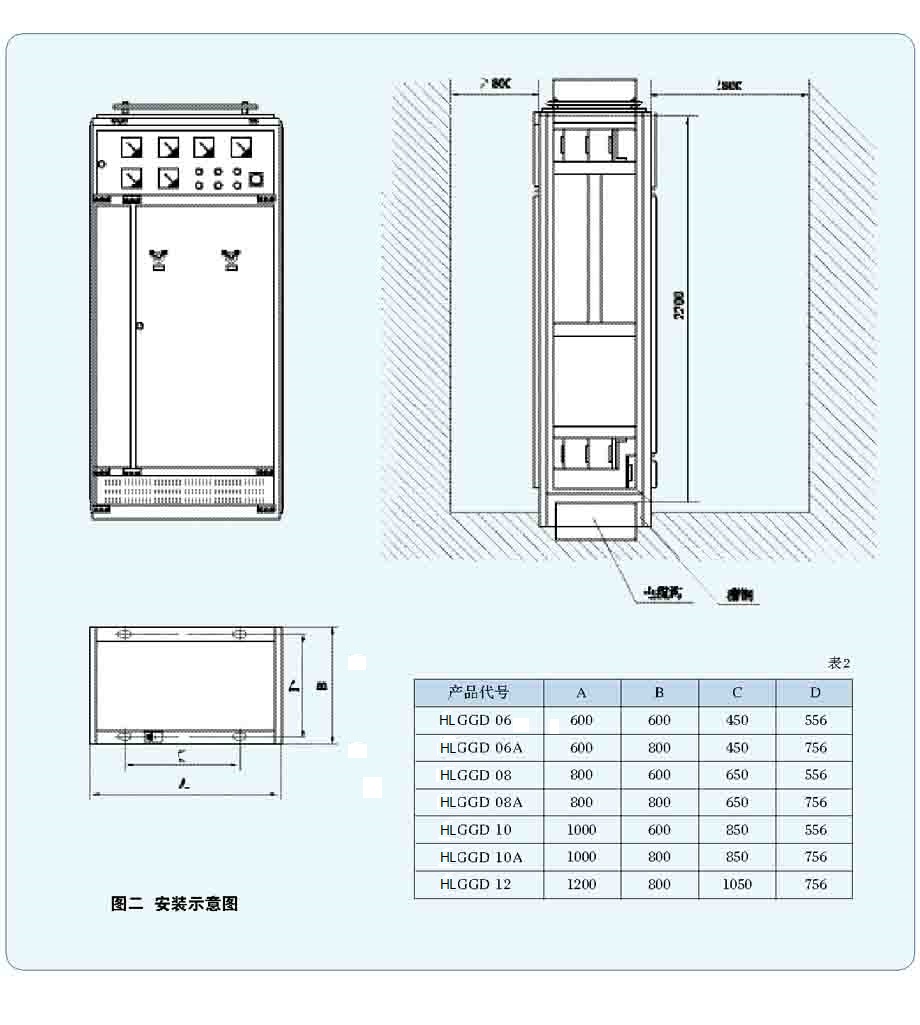

6.1 产品安装应按安装示意图进行(见附图2)，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。
6.2 产品在安装完毕后，投入运行前需进行如下项目的检查与试验。
a. 检查柜体面漆有无脱落，柜内是否干燥、清洁。
b. 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
c. 主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确。
d. 仪表指示与互感器的变比及极性是否正确。
e. 母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。
f. 辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否准确。
g. 电路的接点是否符合电器原理图要求。
h. 保护电路系统是否符合要求。
i. 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。
6.3 使用注意事项
a. 本产品为不靠墙安装，单面(正面)操作，双面开门维修的低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作、检查和维修。
b. 空气断路器，经过多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维护和检修
4产品成套性
制造厂供货时应提供下列文件及附件
7.1 装箱清单；
7.2 产品合格证；
7.3 使用说明书；
7.4 出厂试验报告；
7.5 有关电气图纸；
7.6 柜门钥匙，操作手柄及合同所规定的备品备件。

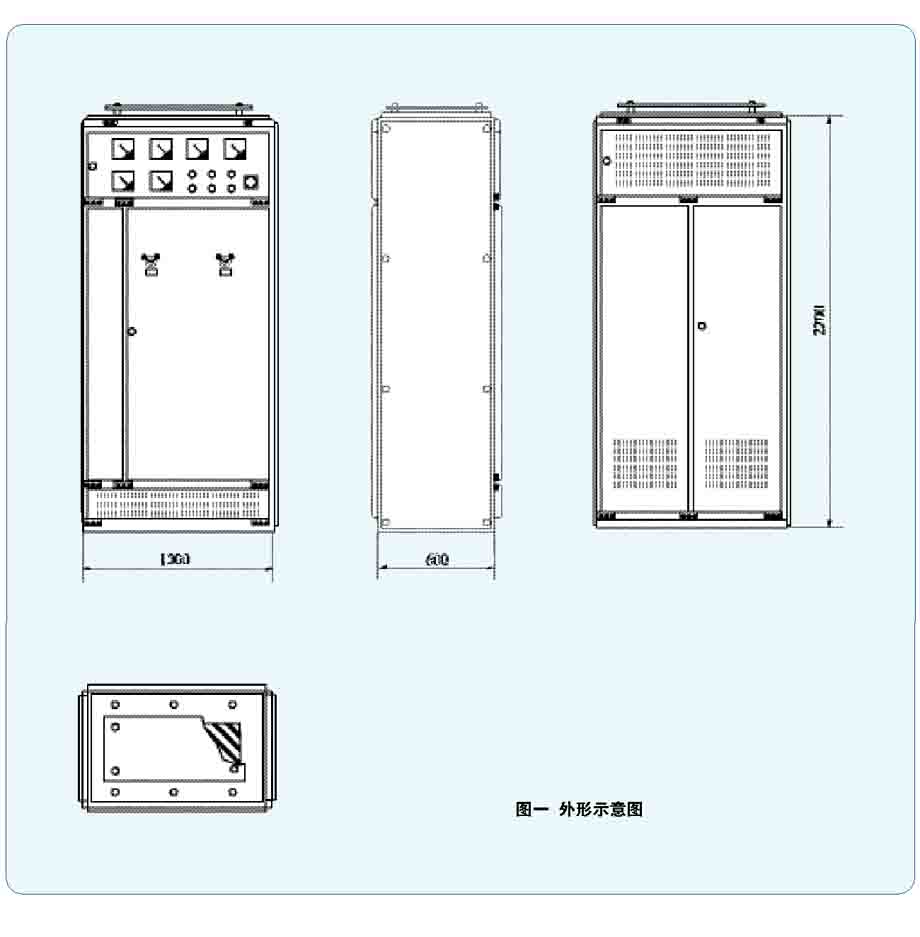

5外形示意图
6订货须知
用户订货时应提供如下资料
8.1 产品的全型号(包括主电路方案号和辅助电路方案号);
8.2 主电路系统组合顺序图；
8.3 辅助电路电气原理图；
8.4 柜内元器件清单；
8.5 其它与产品正常使用条件不符的特殊要求。
7安装示意图

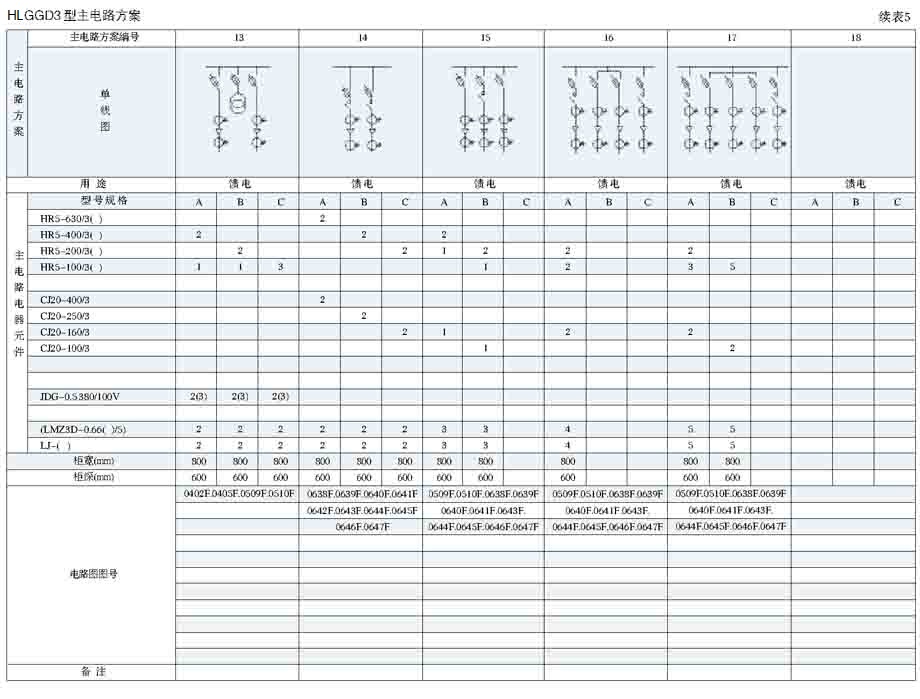

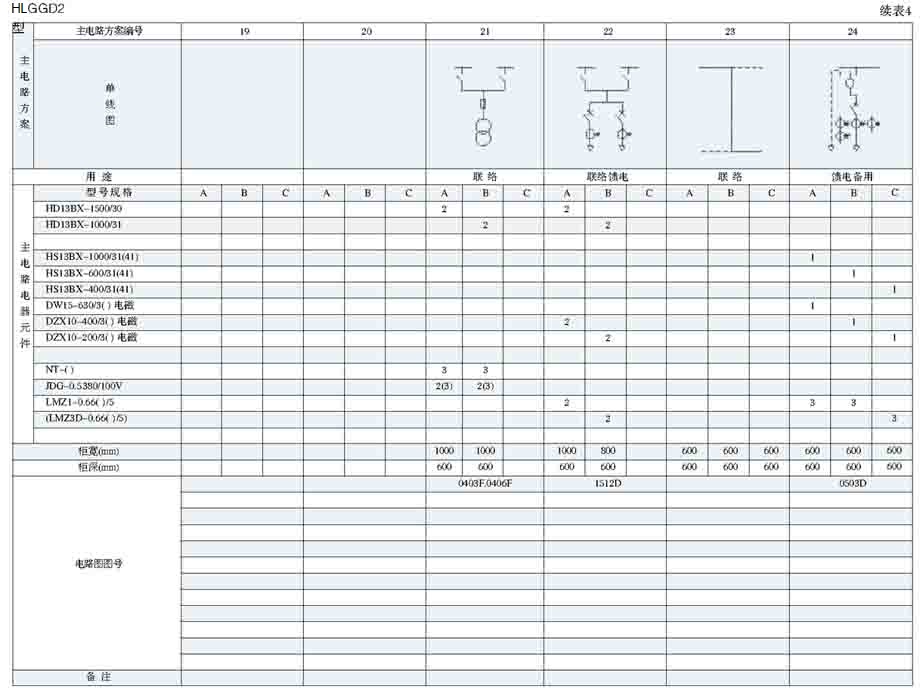

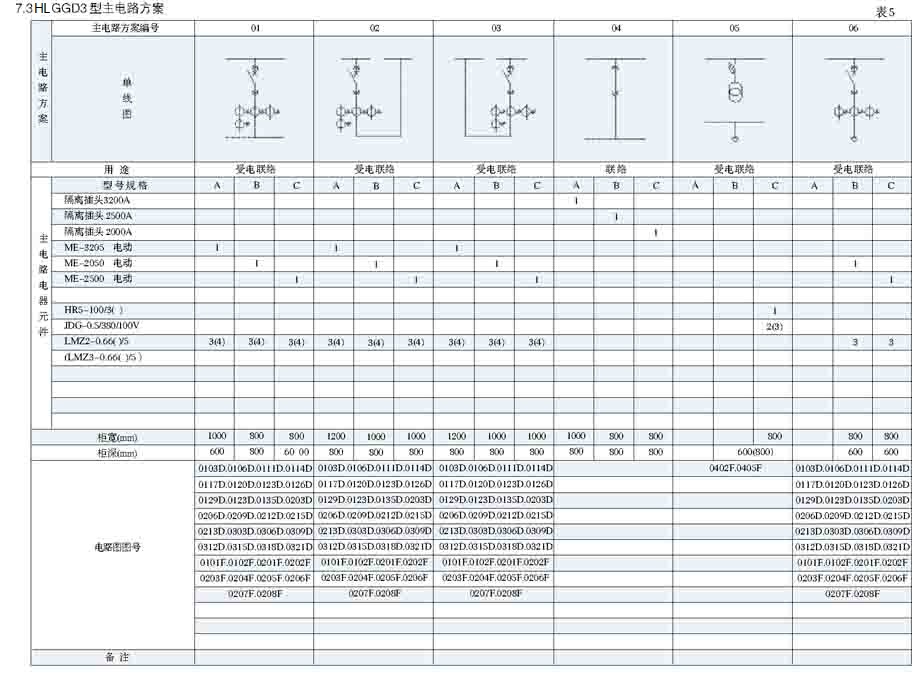

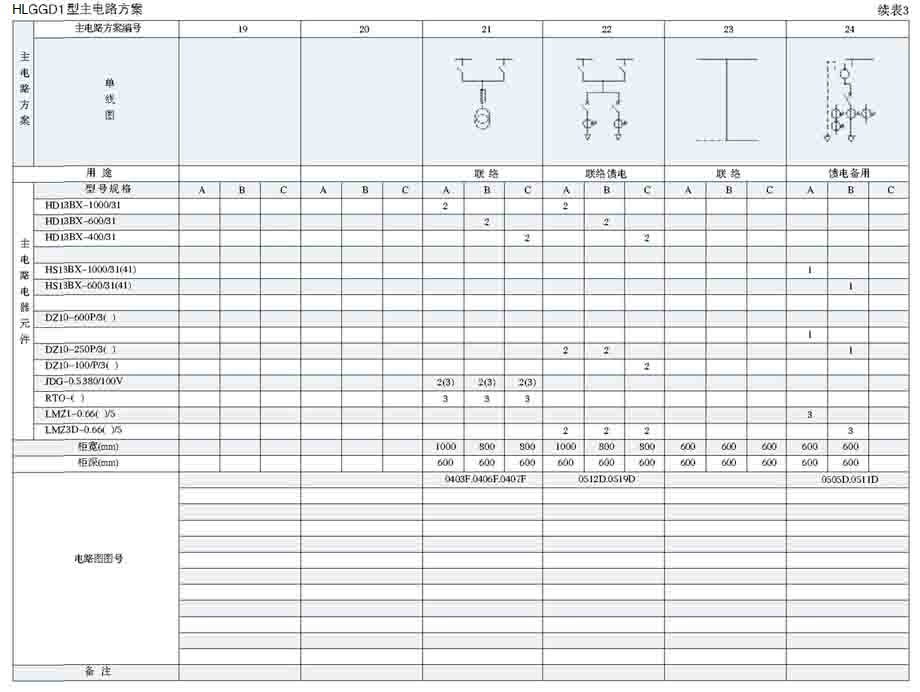

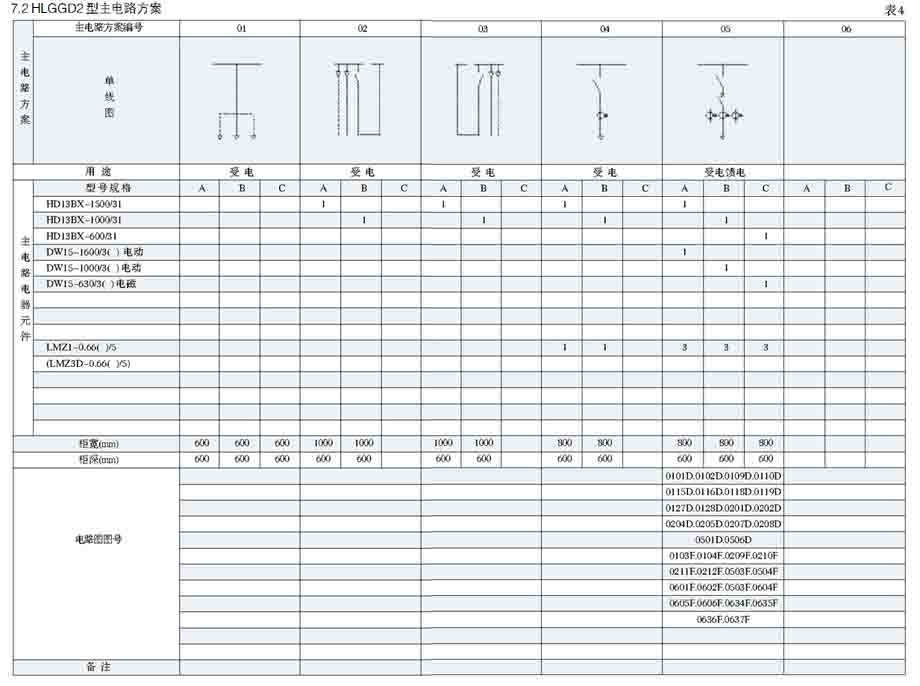

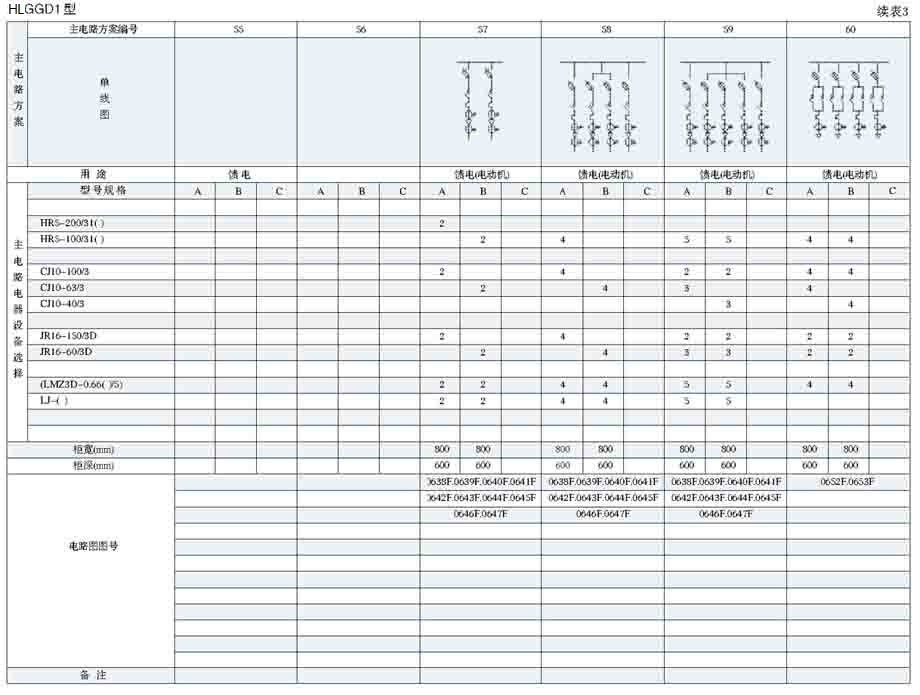

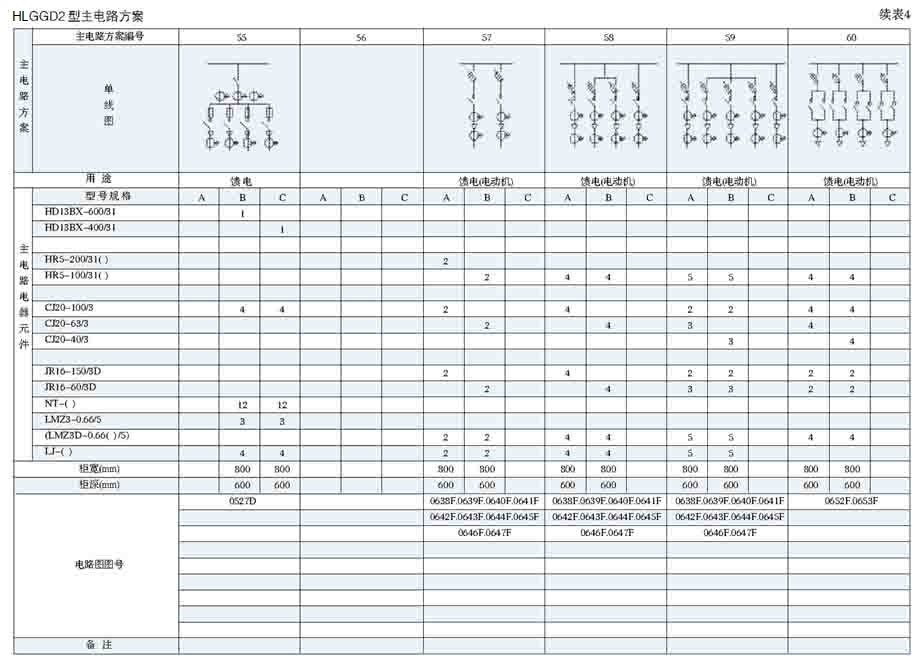

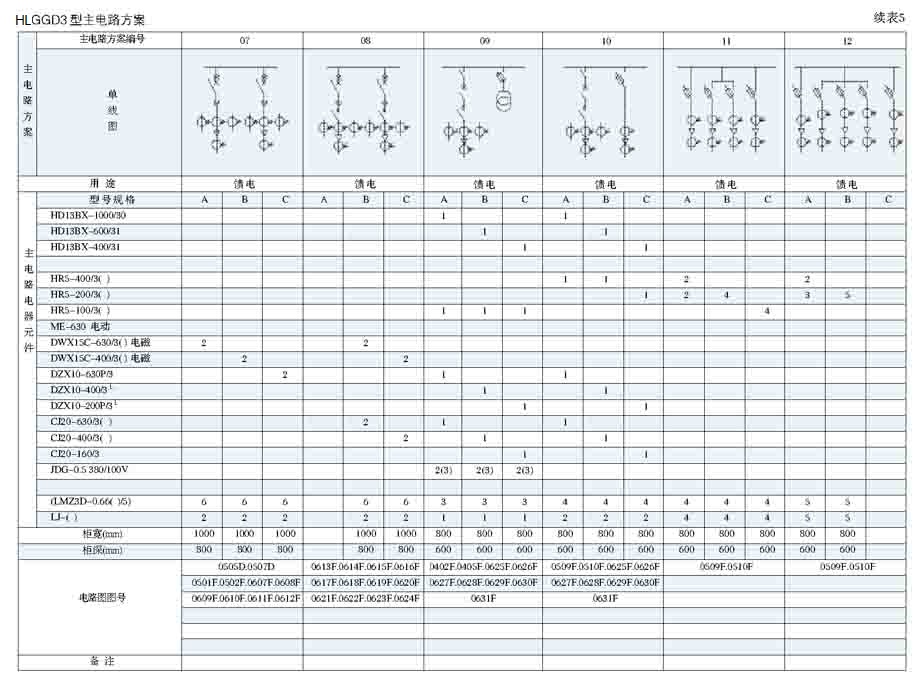

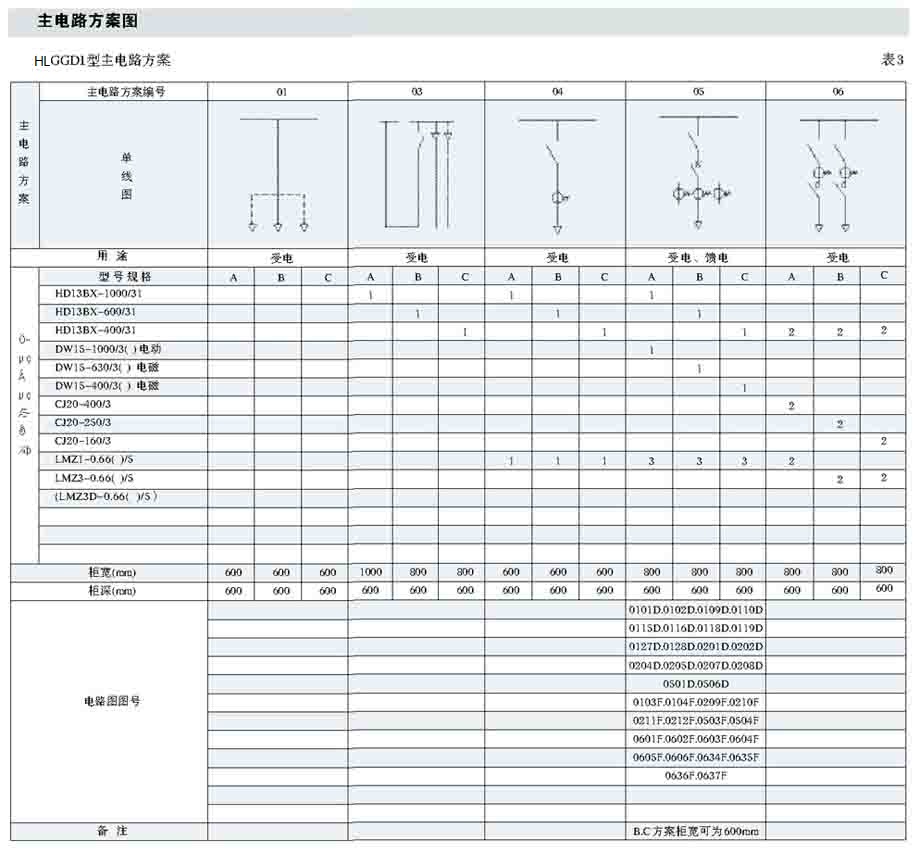

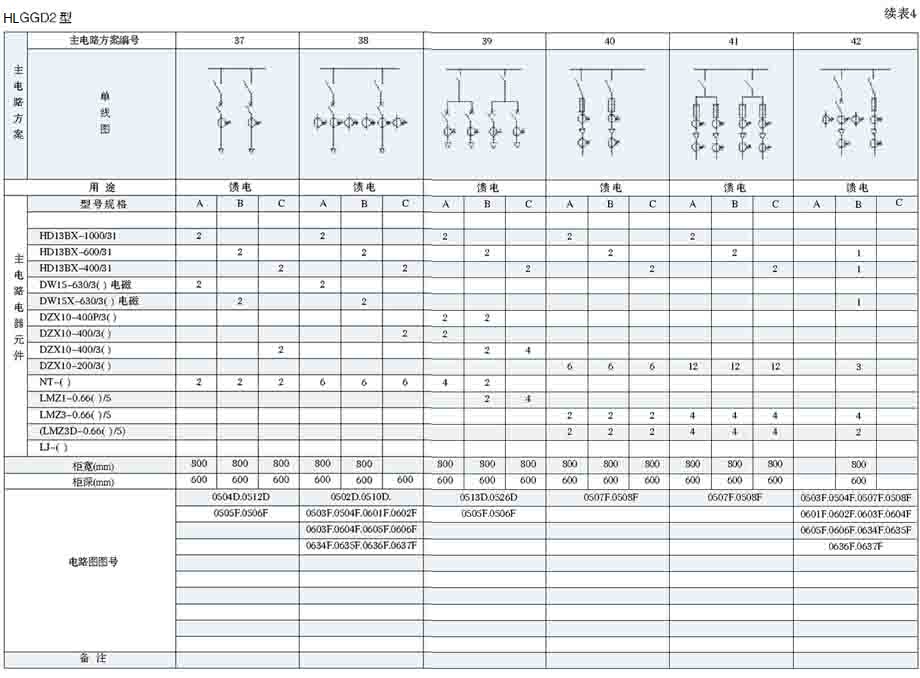

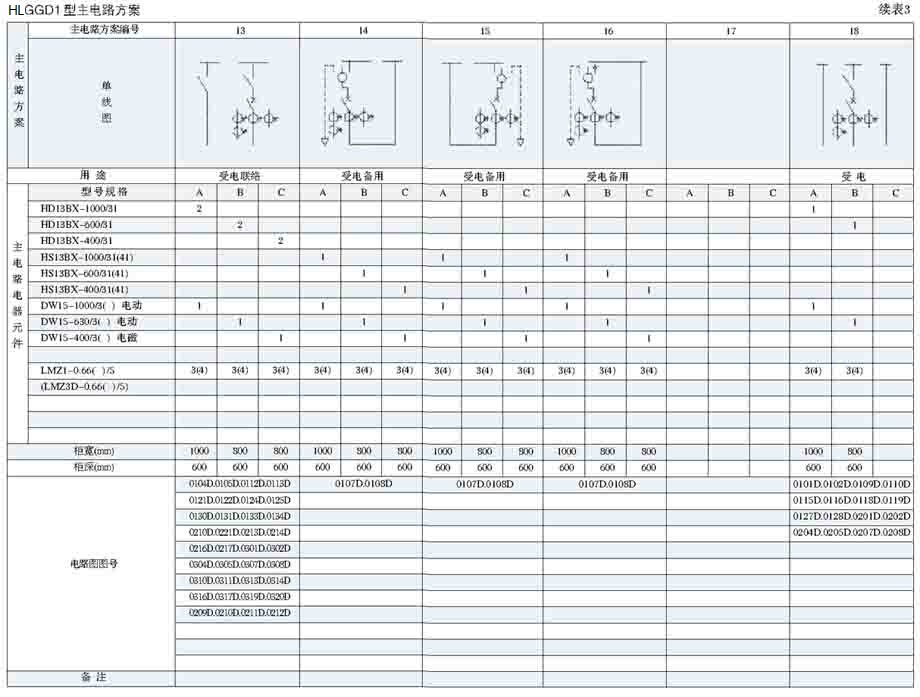

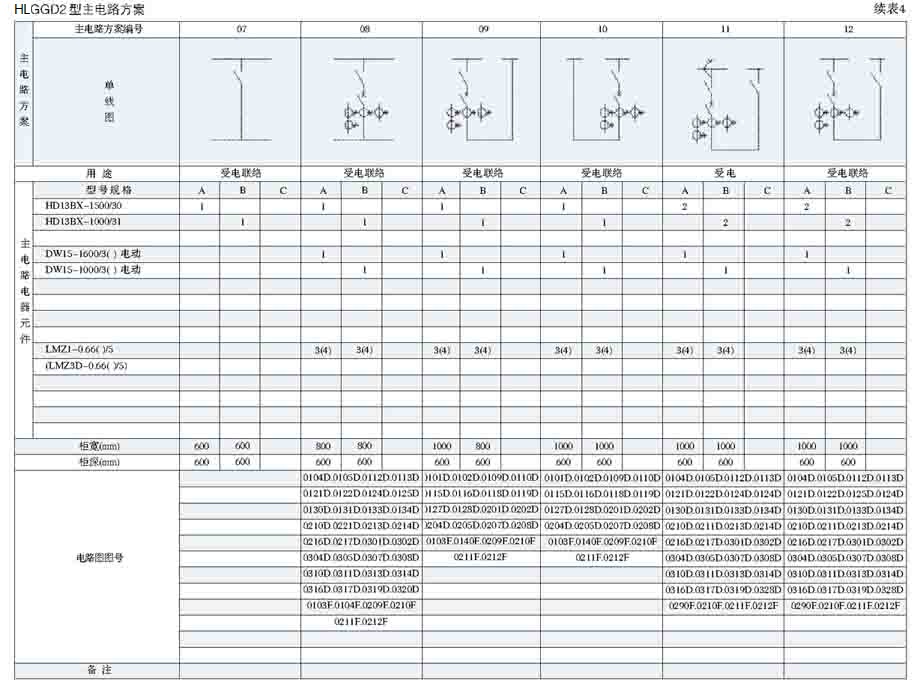

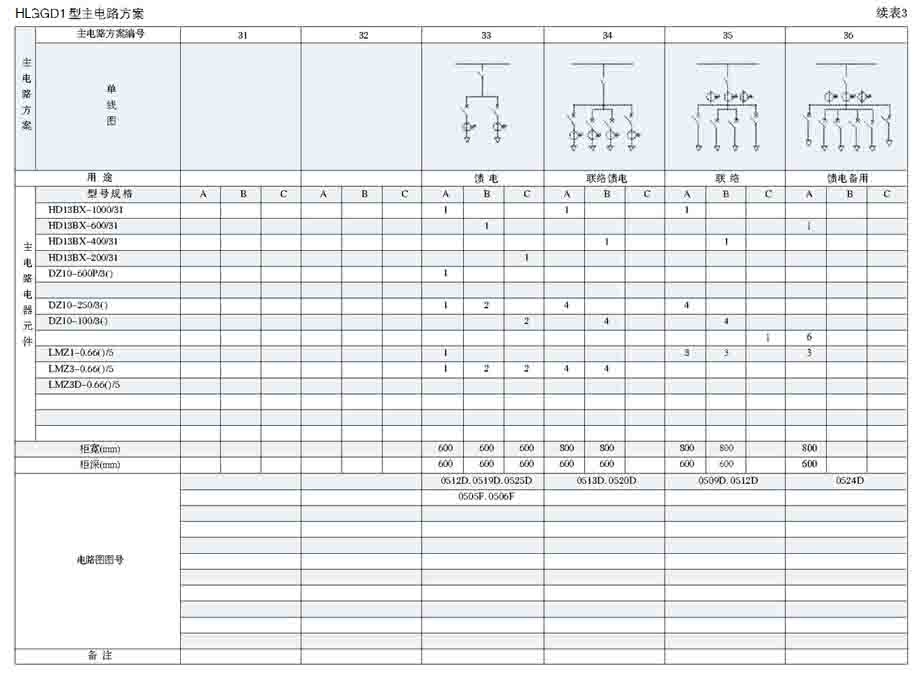

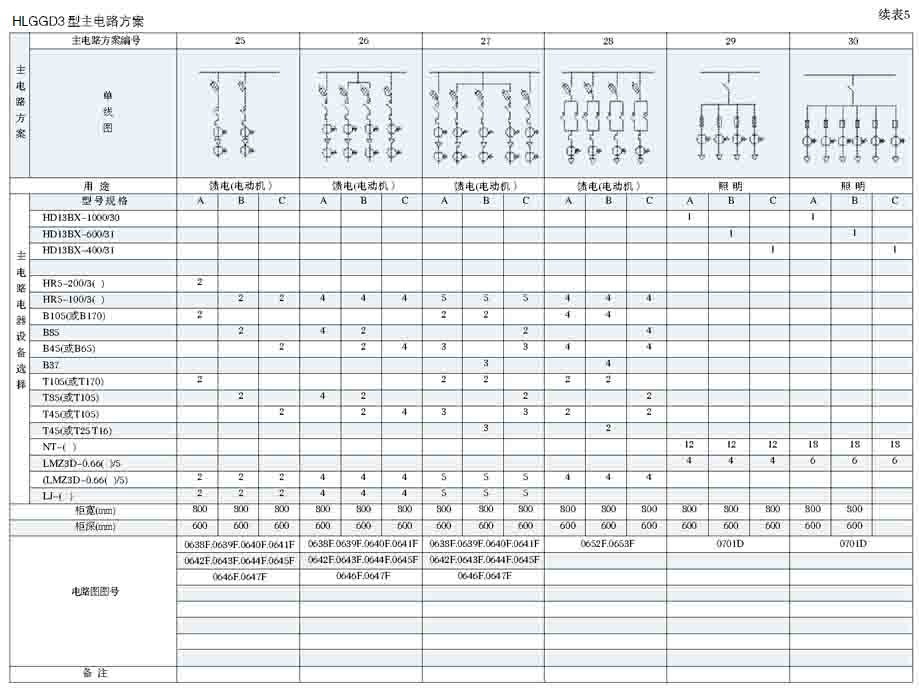

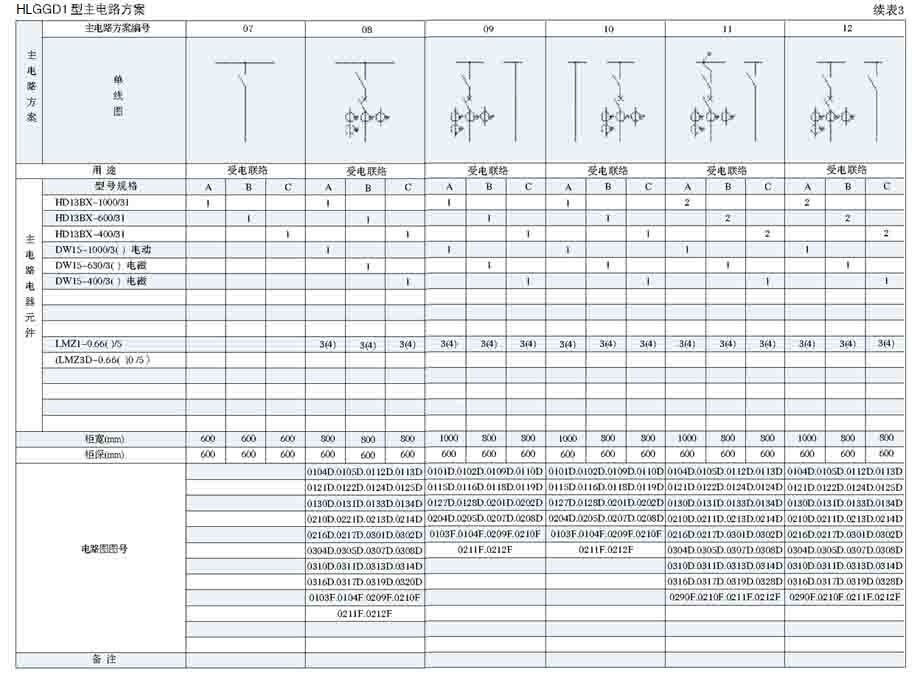

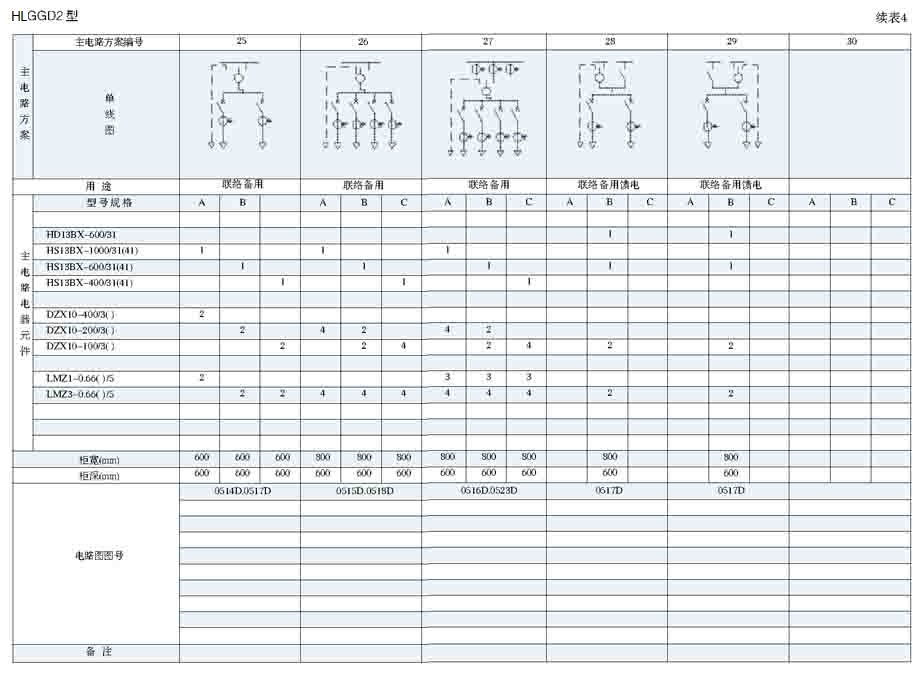

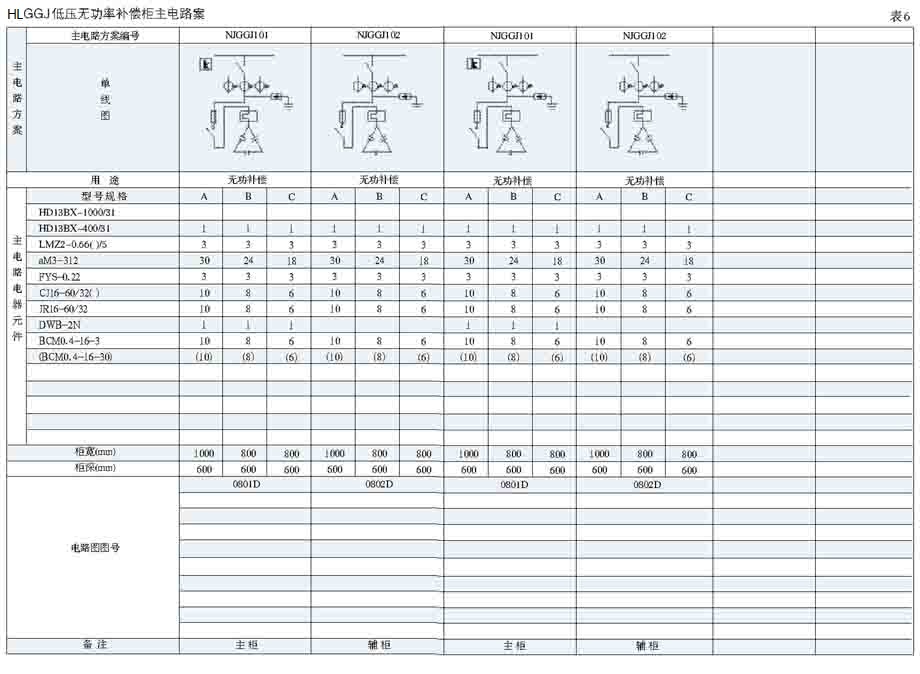

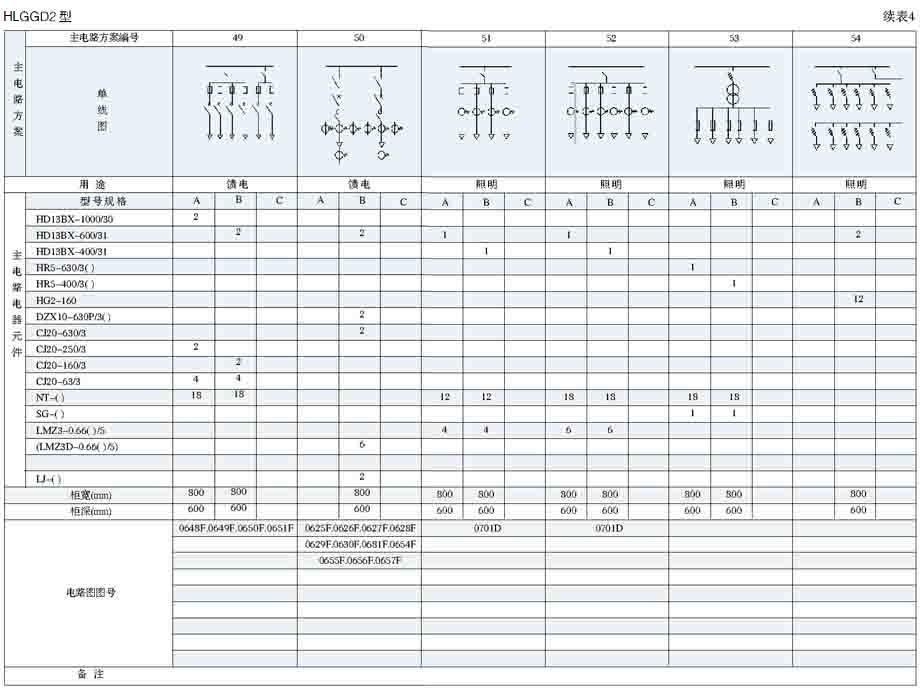

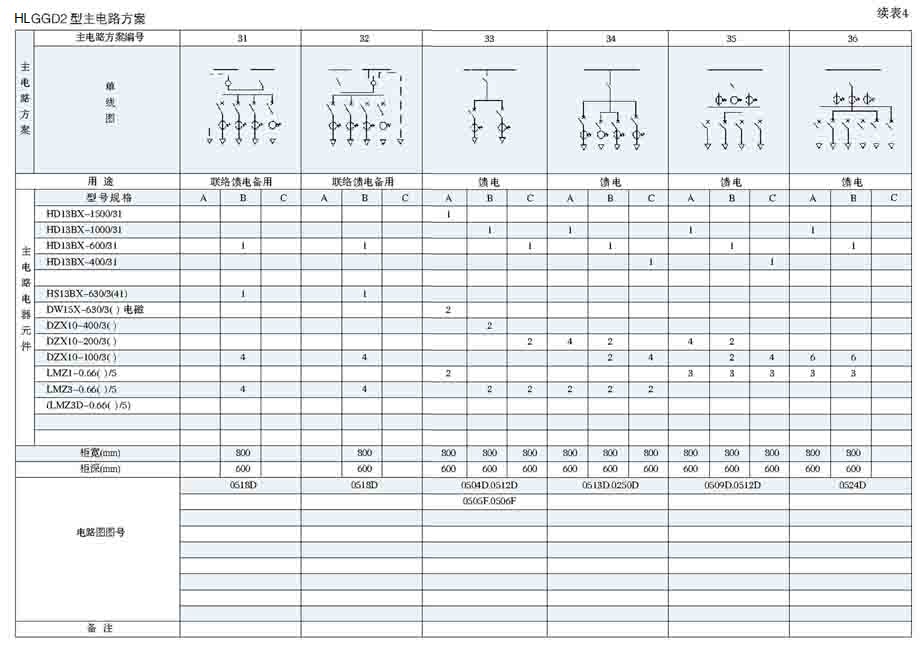

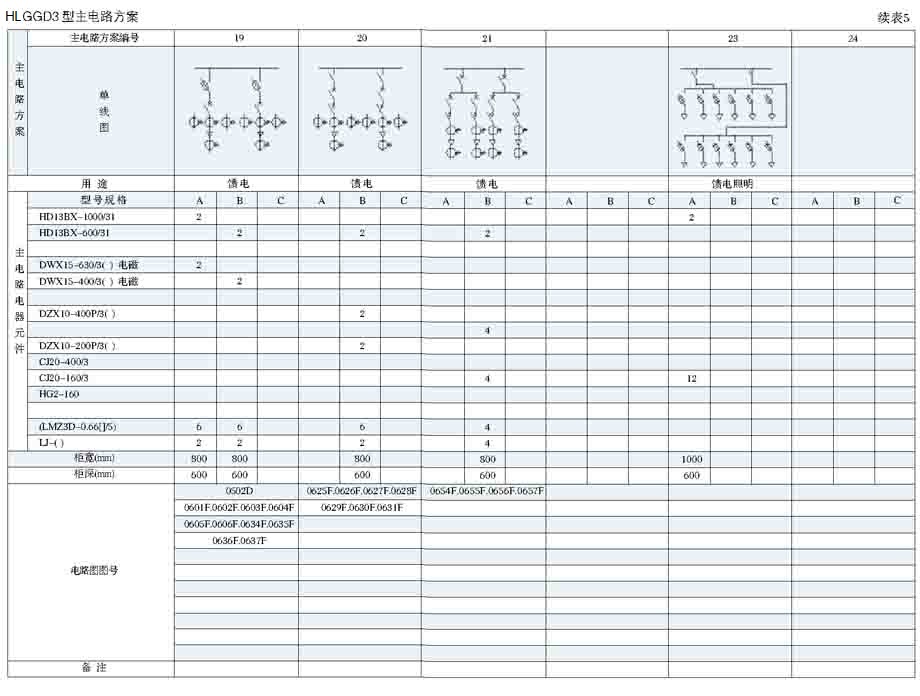

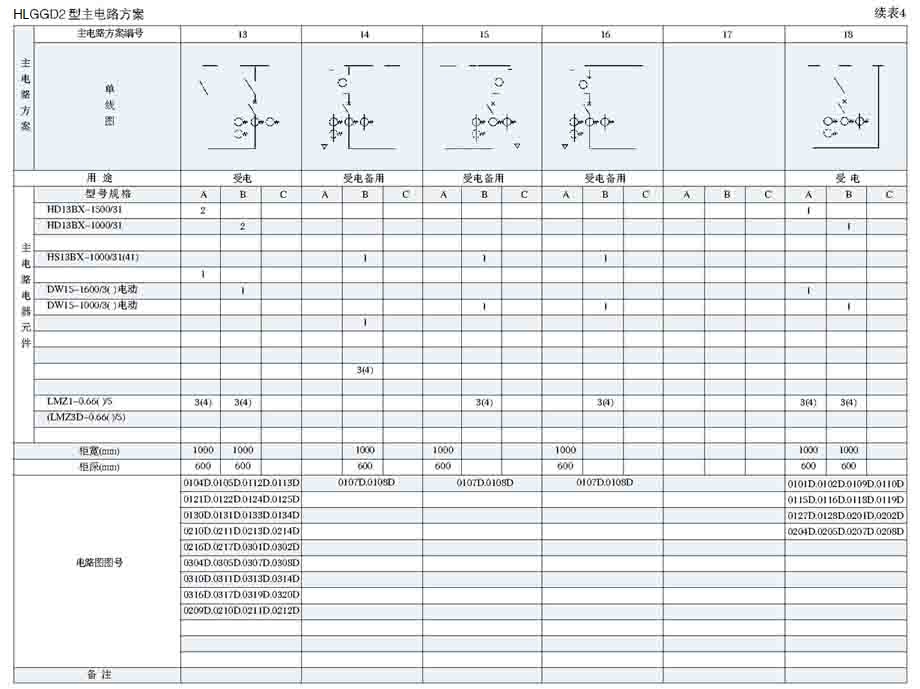

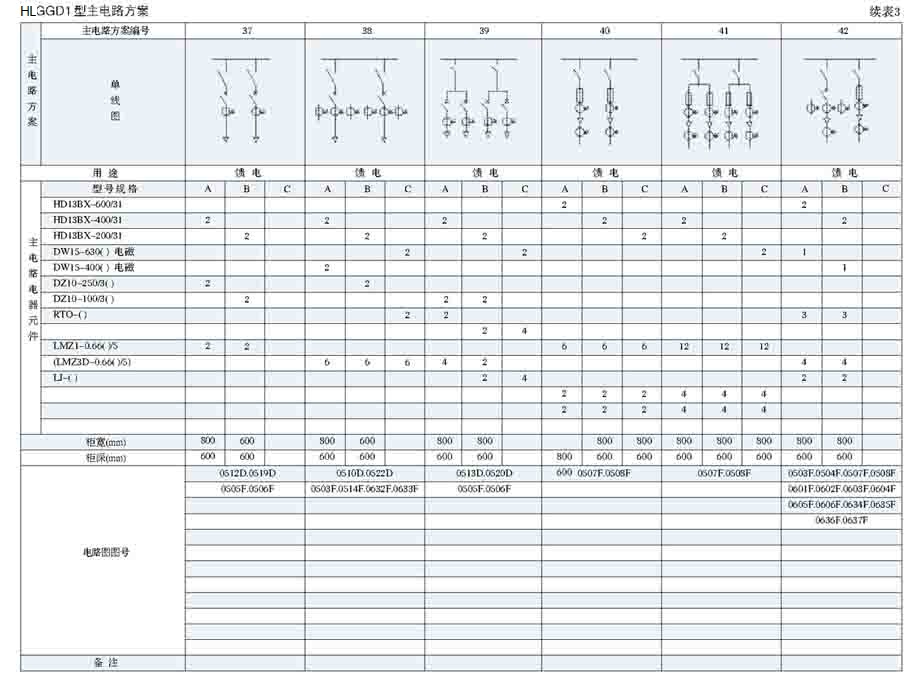

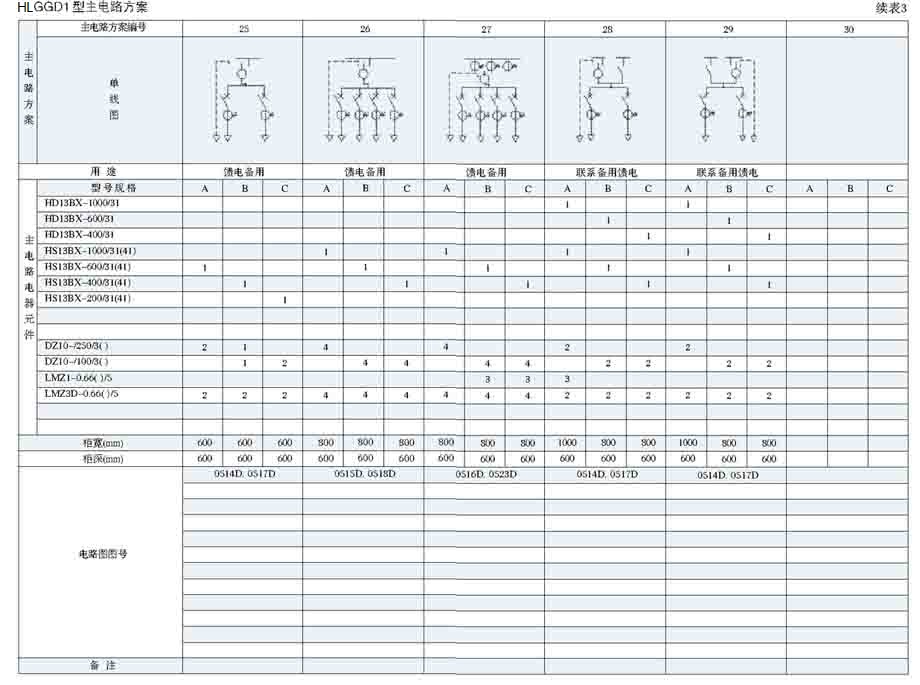

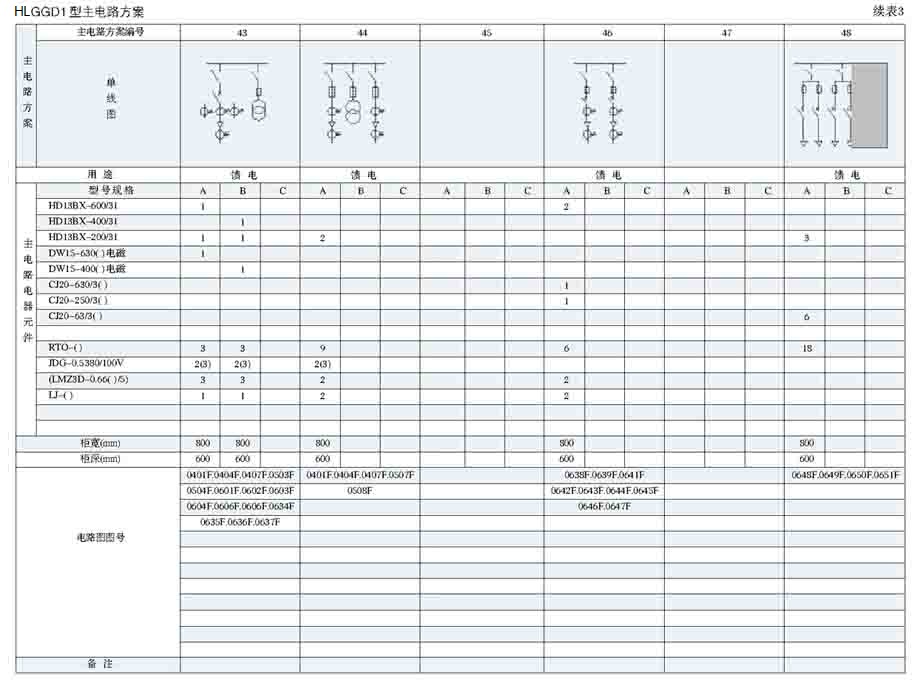

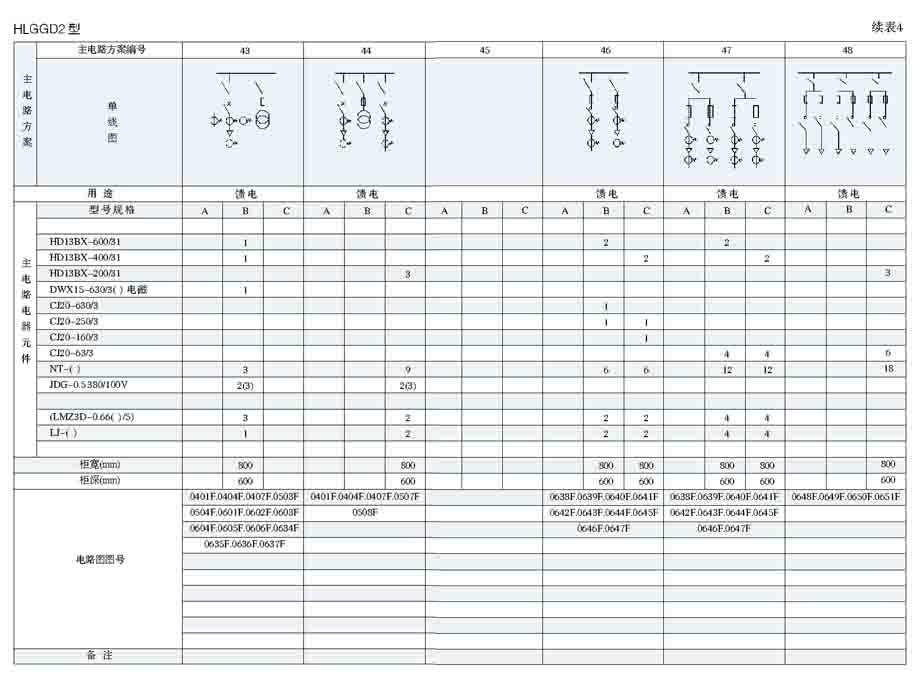

8主电路方案图
