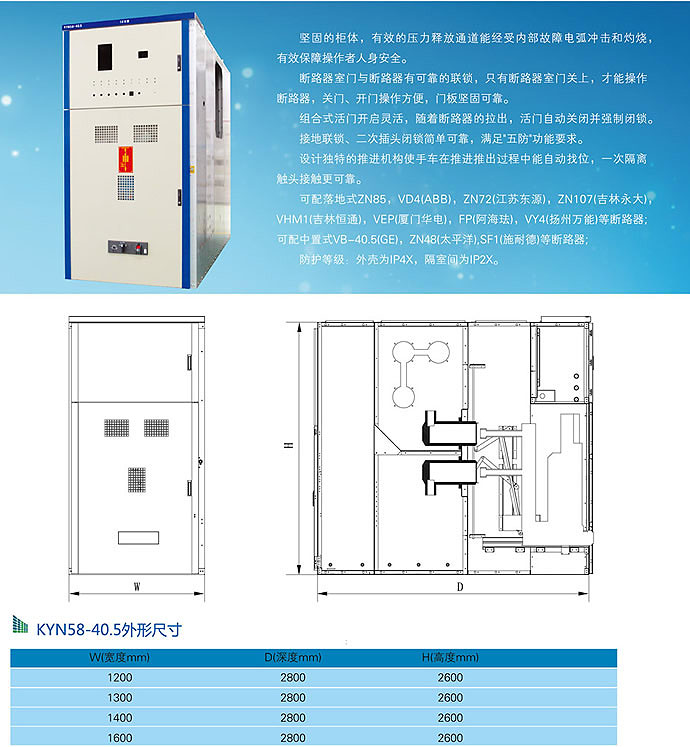

KYN58-12,KYN58-40.5
中置式金属铠装移开式开关设备
一、概述：
KYN58-40.5型金属铠装移开式开关柜是我公司在引进国外先进技术的基础上开发研制的新型中置式开关柜柜体，柜体全部采用进口敷铝锌钢板拼装而成，它摒除了老式开关柜操作笨重、推进推出费力、不灵活的弊病，整个柜体是由高强度优质冷轧钢板经折弯后用拉铆螺母栓接而成的，CNC机床加工有效地保证其精度，使拼装定位准确、快捷。整个柜体被金属隔板分隔成四个独立的小室：母线室、手车室、电缆室、仪表室，高压隔室均有压力释放通道，手车室与母线室、馈电室之间设有金属活门。手车推进时活门自动打开，手车拉出后活门自动关闭，确保操作人员的安全。本产品符合 IEC 62271-200:2021/AMD1:2024 及 GB 3906-2020 标准。
二、具有如下优点：
1、友好的人机界面使开关柜操作程序化、公式化、操作者一目了然。
2、设计独特的推进机构使手车在推出过程中能自动找位，一次隔离触头接触更可靠。
3、上、下升降宽度可调节的工具手车，可以轻松将不同类型手车放到地面或工作平台检修。
4、二次插头闭锁完全。
5、接地联锁简单可靠。
6、组合式活门开启灵活，随着断路器的拉出，活门自动关闭并强制闭锁，杜绝了误碰高压电的危险。
7、CT安装由柜后立装改为吊装，增大了电缆室空间，电缆连接高度大于800mm，使电缆安装方便，维护简单.
三、正常使用环境条件
1、海拔高度：不超过1000米；
2、环境温度：不高于+40℃，不低于25℃，日平均温差不超过35℃；
3、风速不超过35m/s；
4、安装场所无爆炸危险、化学腐蚀和剧烈振动.
四、主要技术参数
1、额定电压40.5kV
2、额定电流630A,1250A,1660A,2000A,2500A
3、额定功率20Hz,25Hz,31.5Hz
4、额定短路开断电流50kA,63kA,80kA
5、额定短路关合电流20kA,25kA,31.5kA
6、额定4S热稳定电流50kA,63kA,80kA
7、1min工频耐受电压95kV
8、雷电冲击耐受电压185kV
9、防护等级IP4X
