高压并联电容器补偿装置(以下简称装置)主要用于工频6kV。10kV,35kV的三相电力系统，用以调整、平衡变电站网络电压，提高功率因数，降低损耗，提高供电质量。 注1：A表示Y接线，B表示Y-Y接线。 注2：K表示开口三角电压保护，C表示电压差动保护，L表示中线不平衡电流保护。 注3：W表示户外装置，如不标注则为户内。 例如：TBB10-4800/100- AK 表示装置额定电压为10kV，装置额定容量为4800kvar，单台电容器容量为100kvar，Y接线，开口三角电压保护的户内式并联电容器装置。

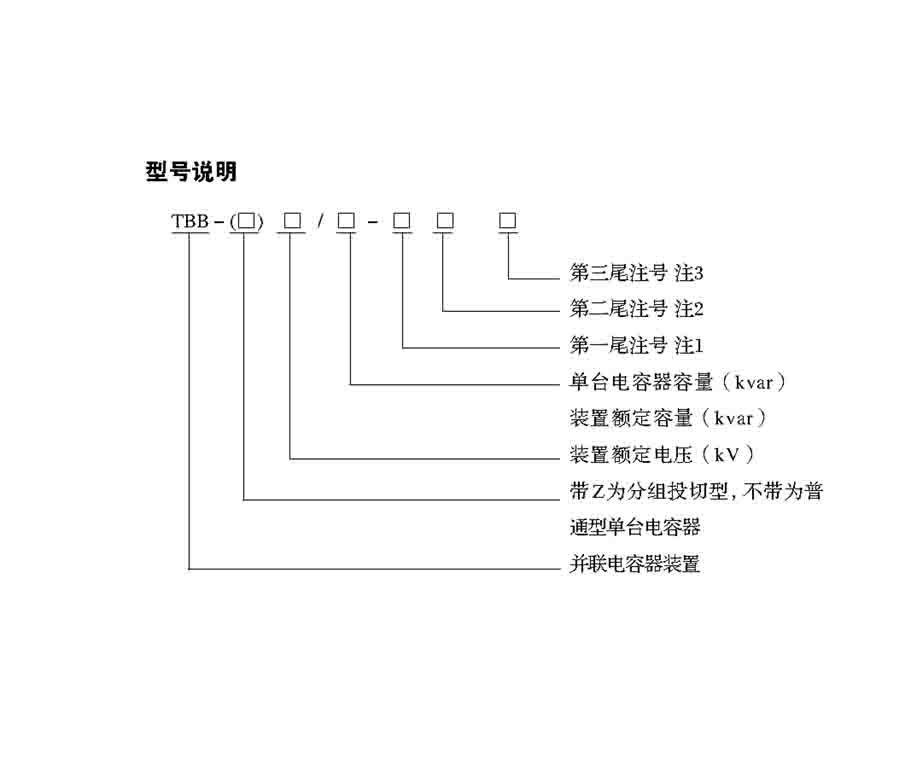

1型号说明
2使用环境条件
安装运行地区的海拔高度不超过2000m。
安装运行地区无剧烈机械振动，无腐蚀性气体和真蒸气。无导电性爆炸尘埃。
安装运行地区的环境温度：户内装置不能超过-5℃~+40℃，对户外装置不能超过-40℃~+40℃

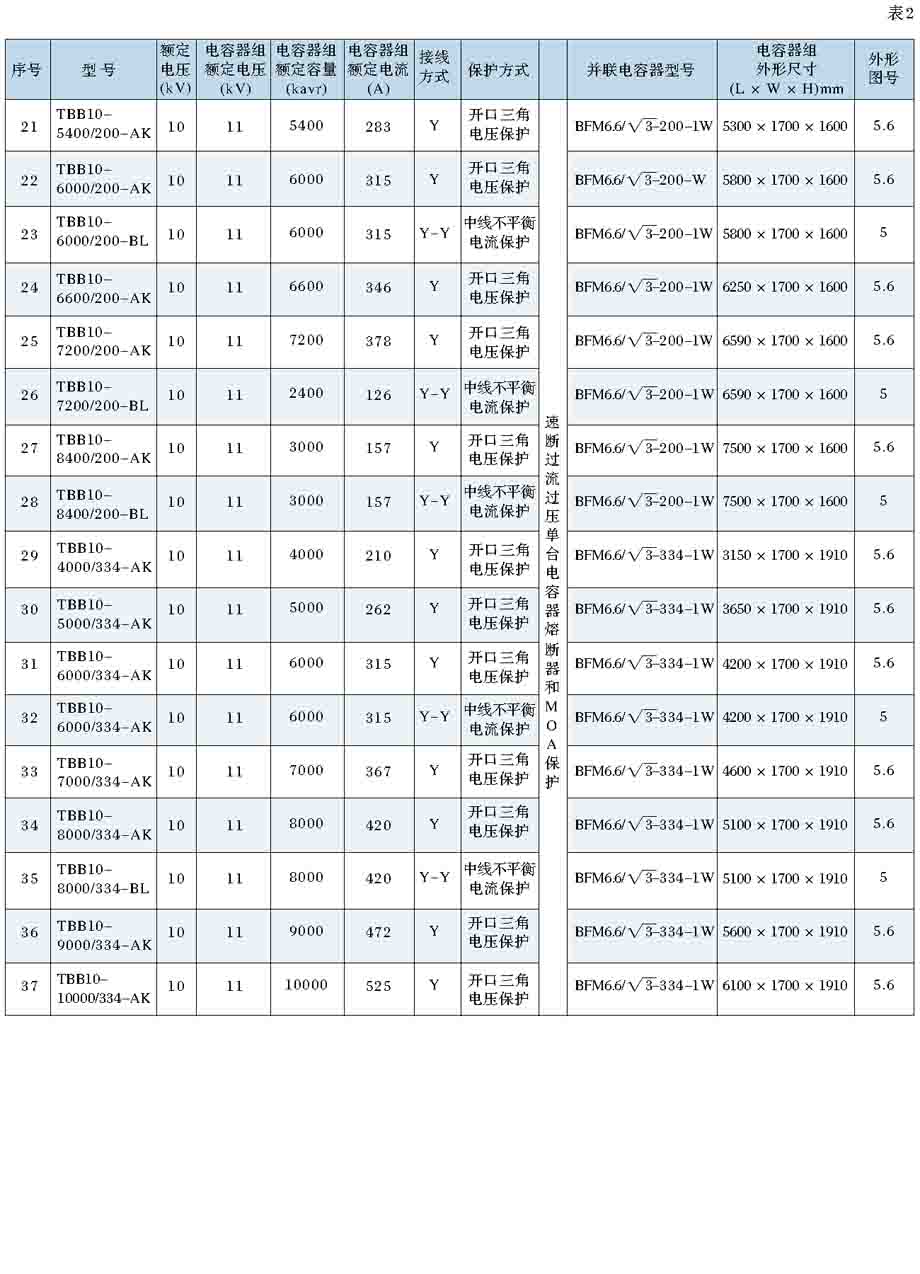

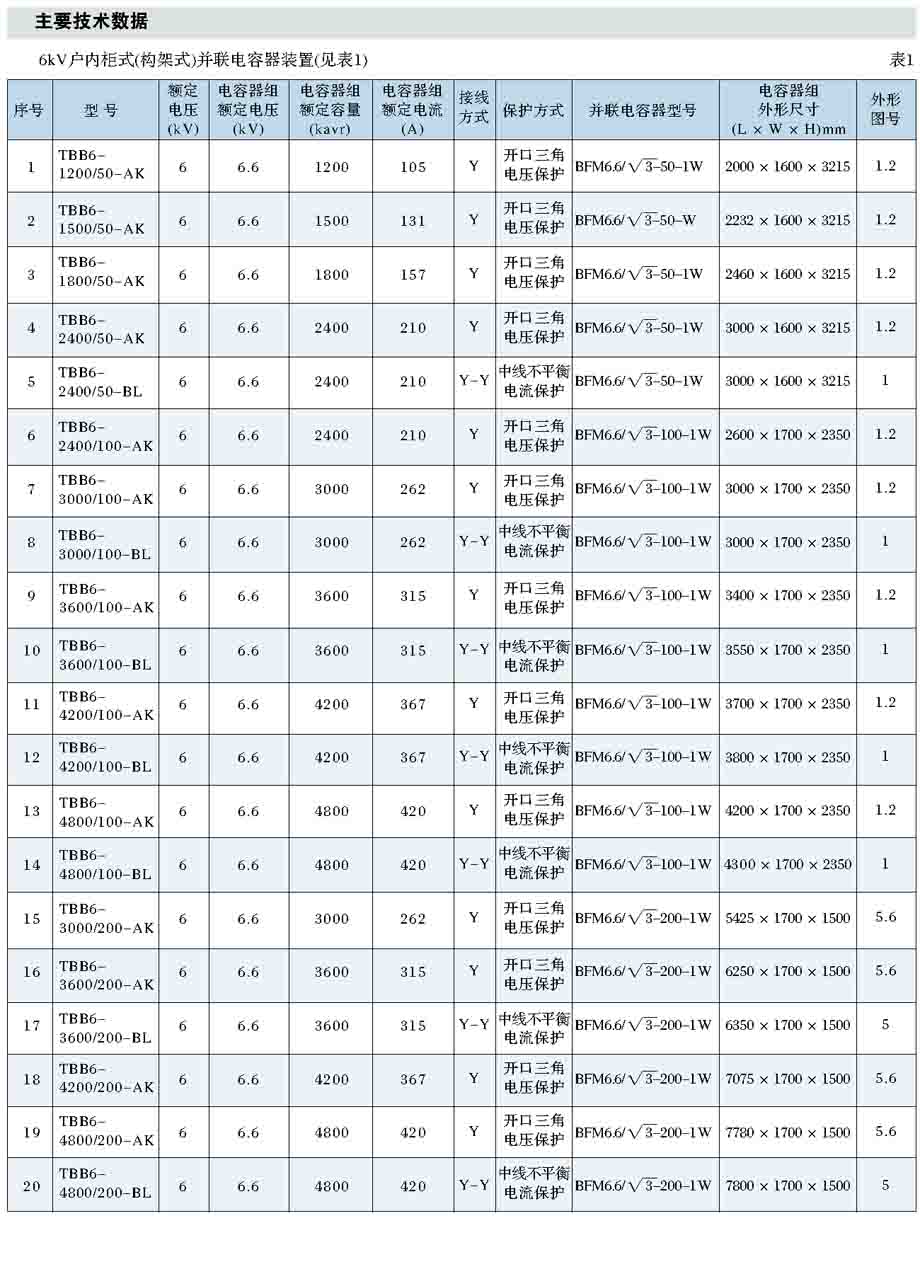

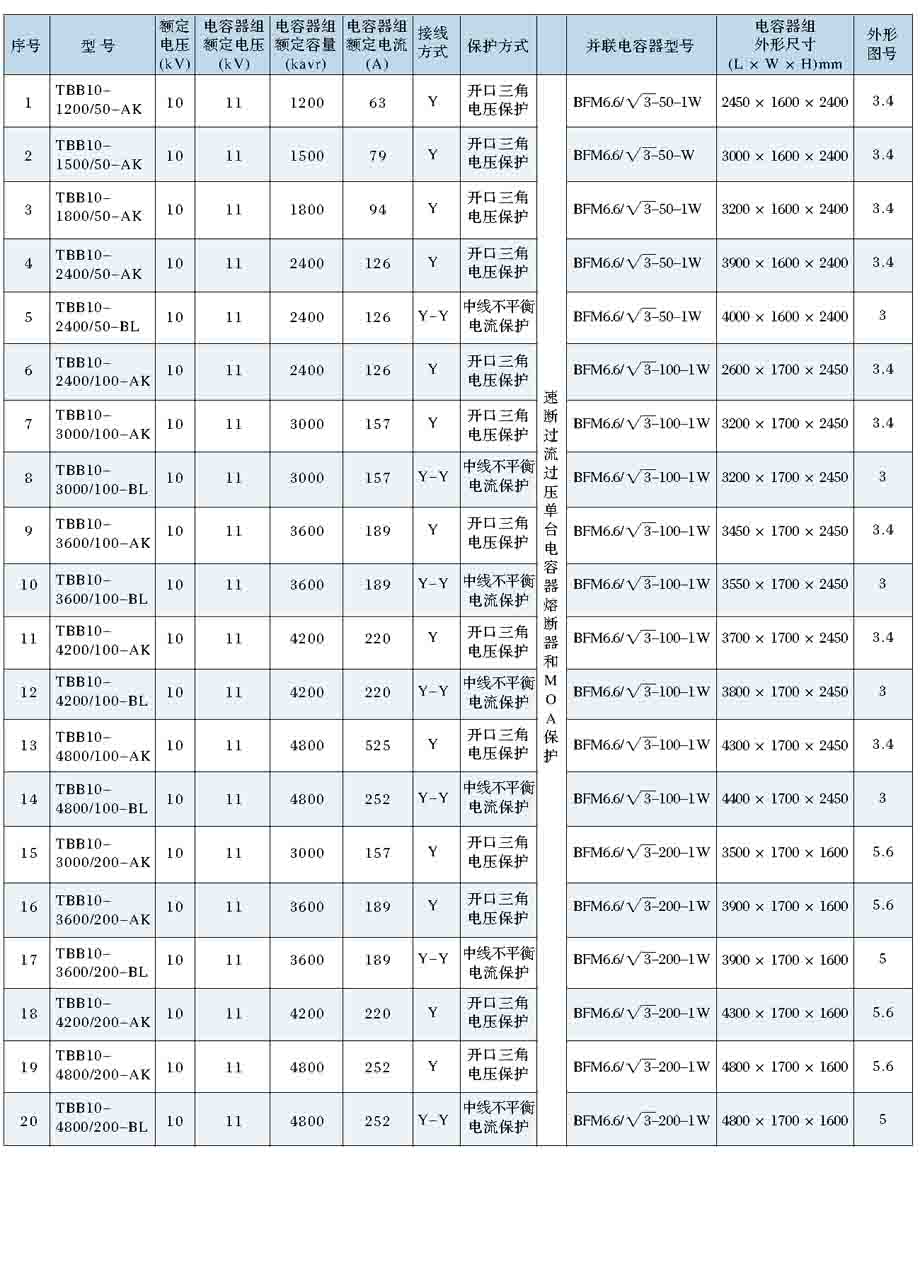

3主要技术数据

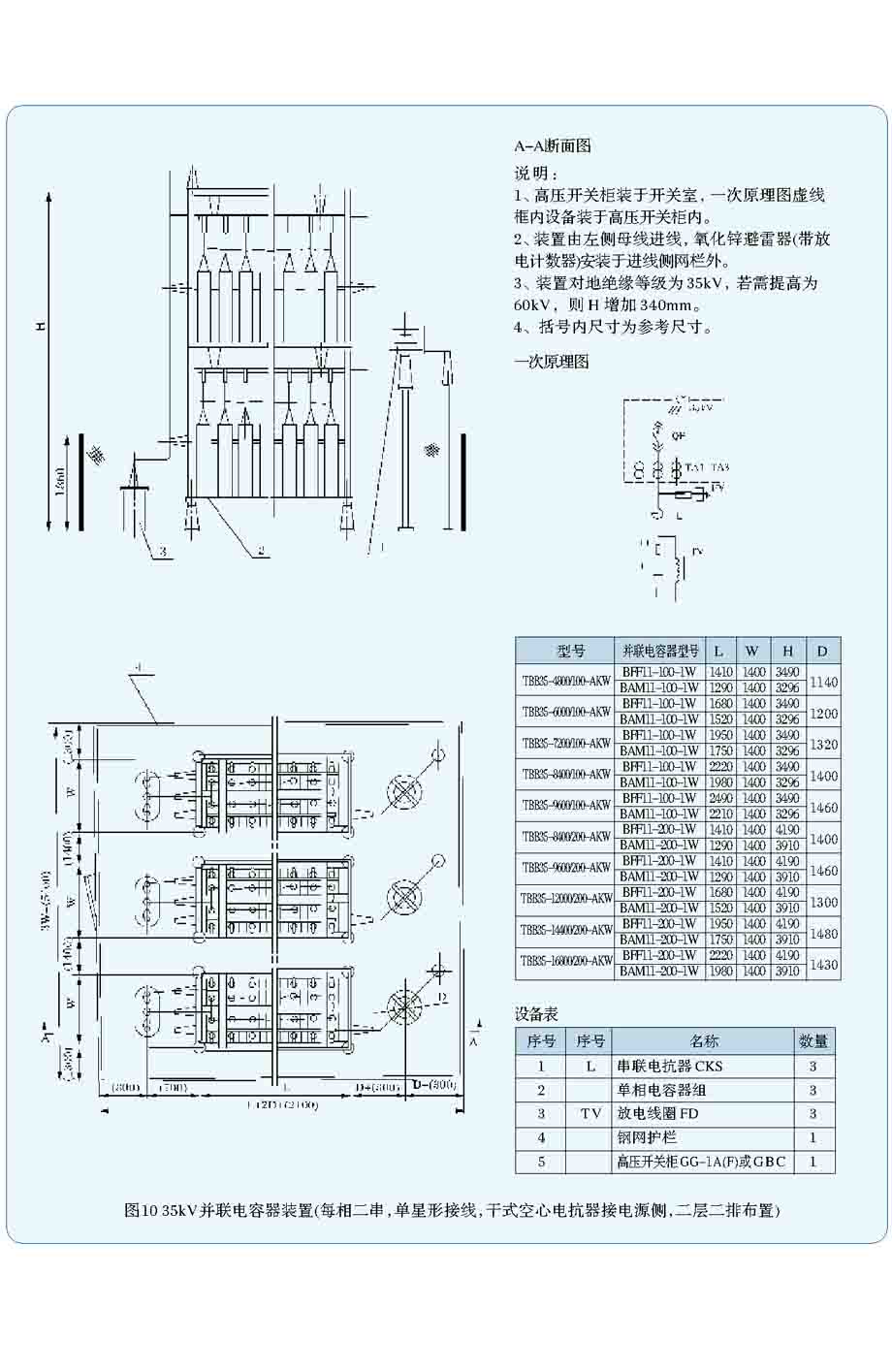

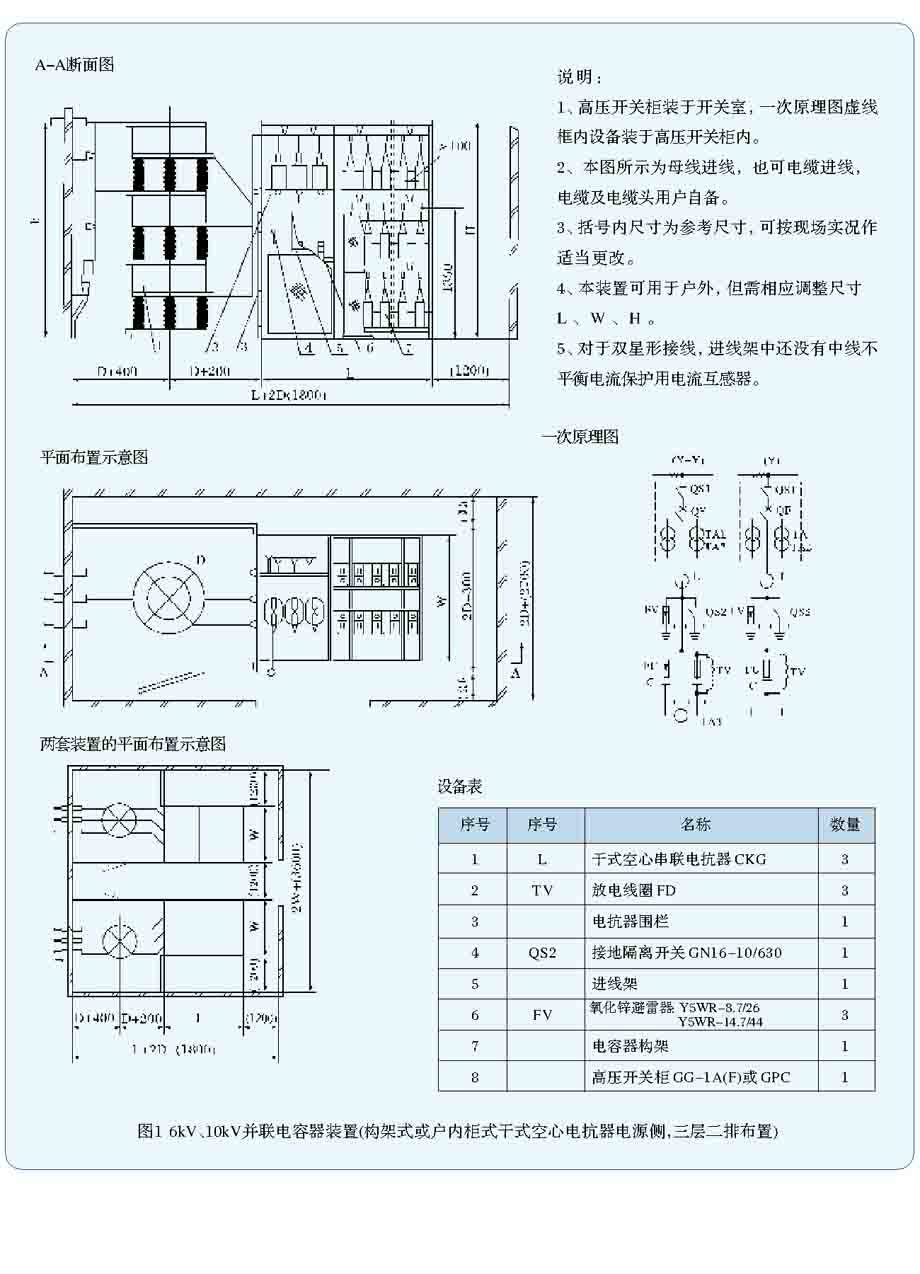

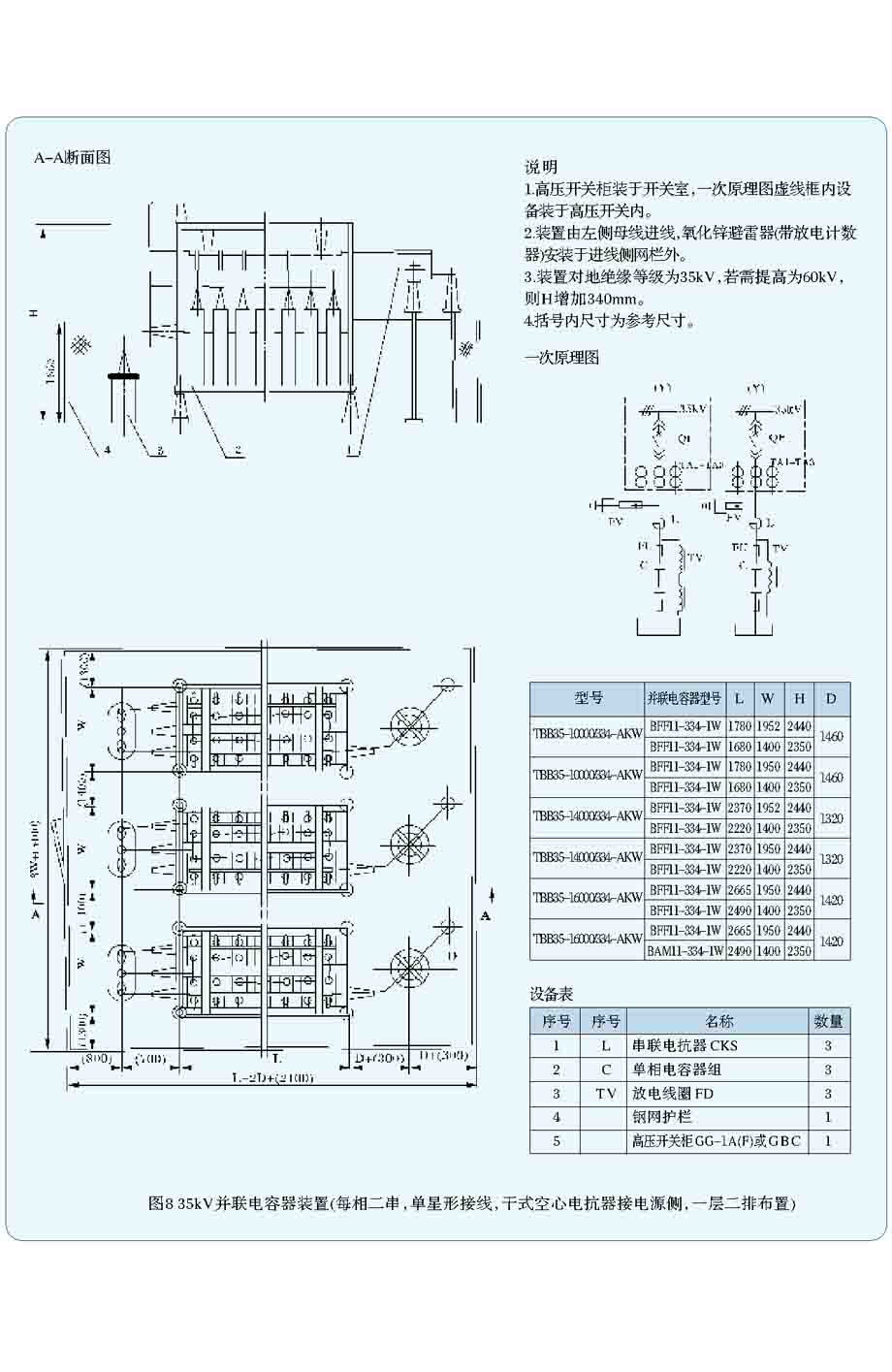

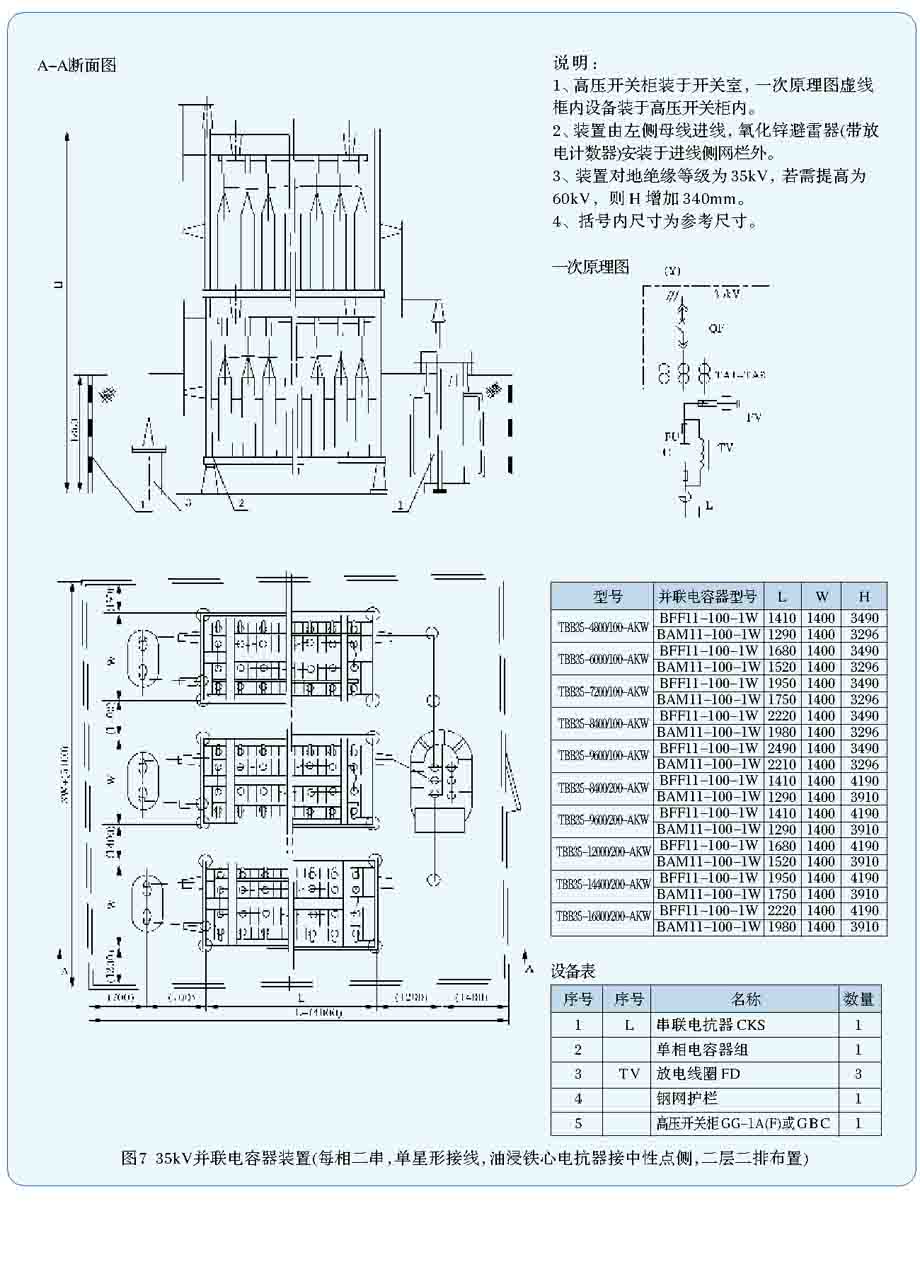

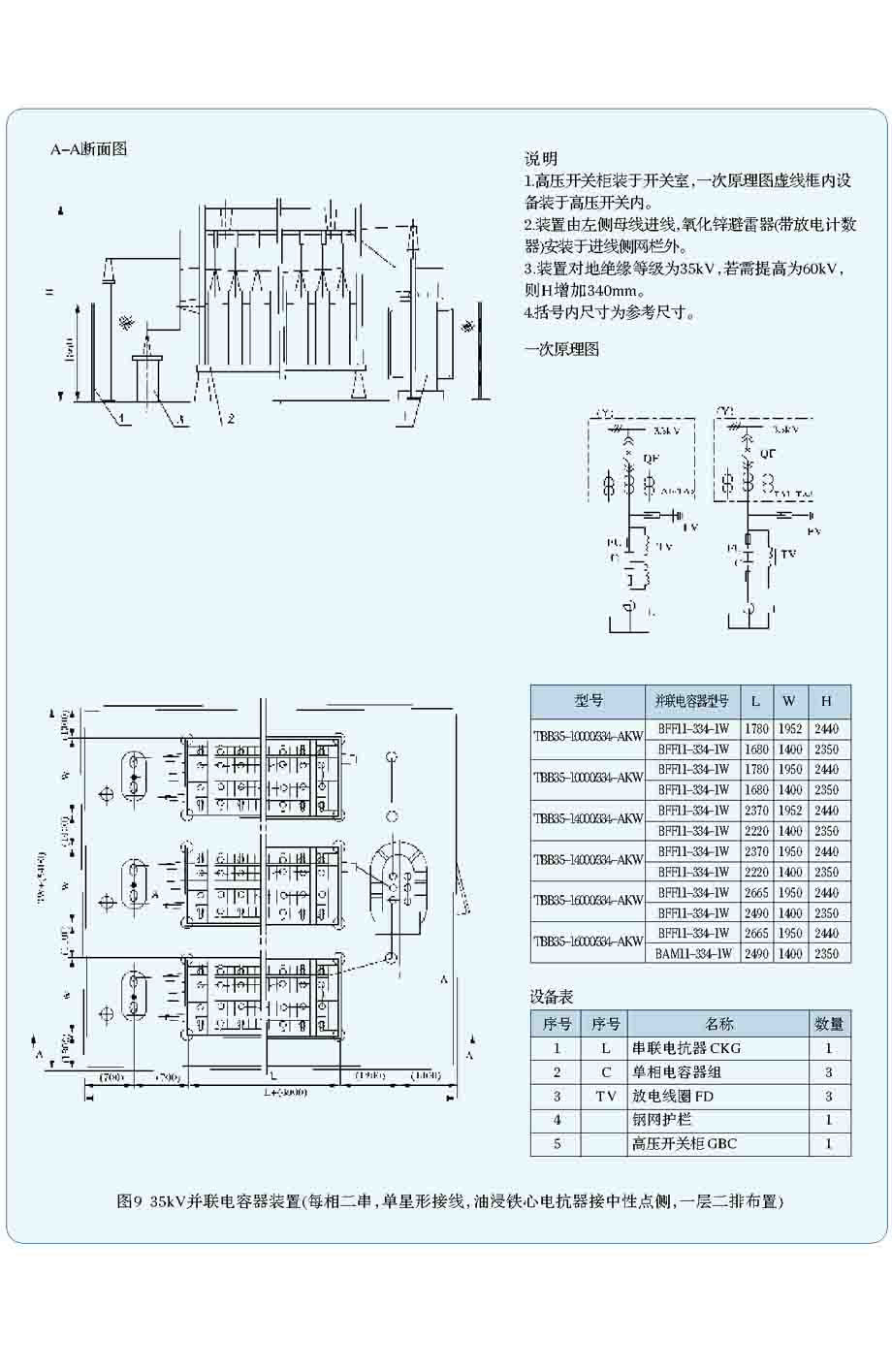

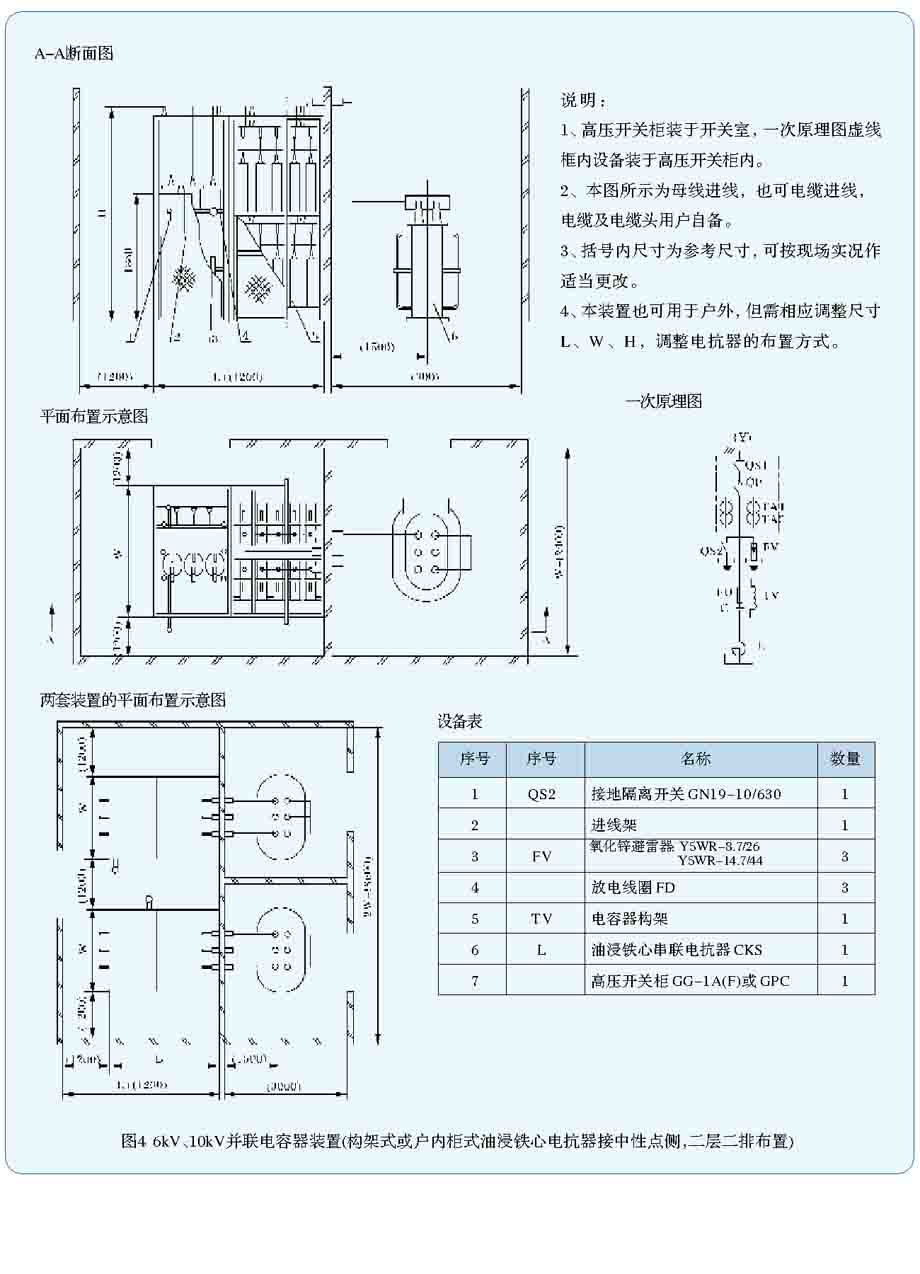

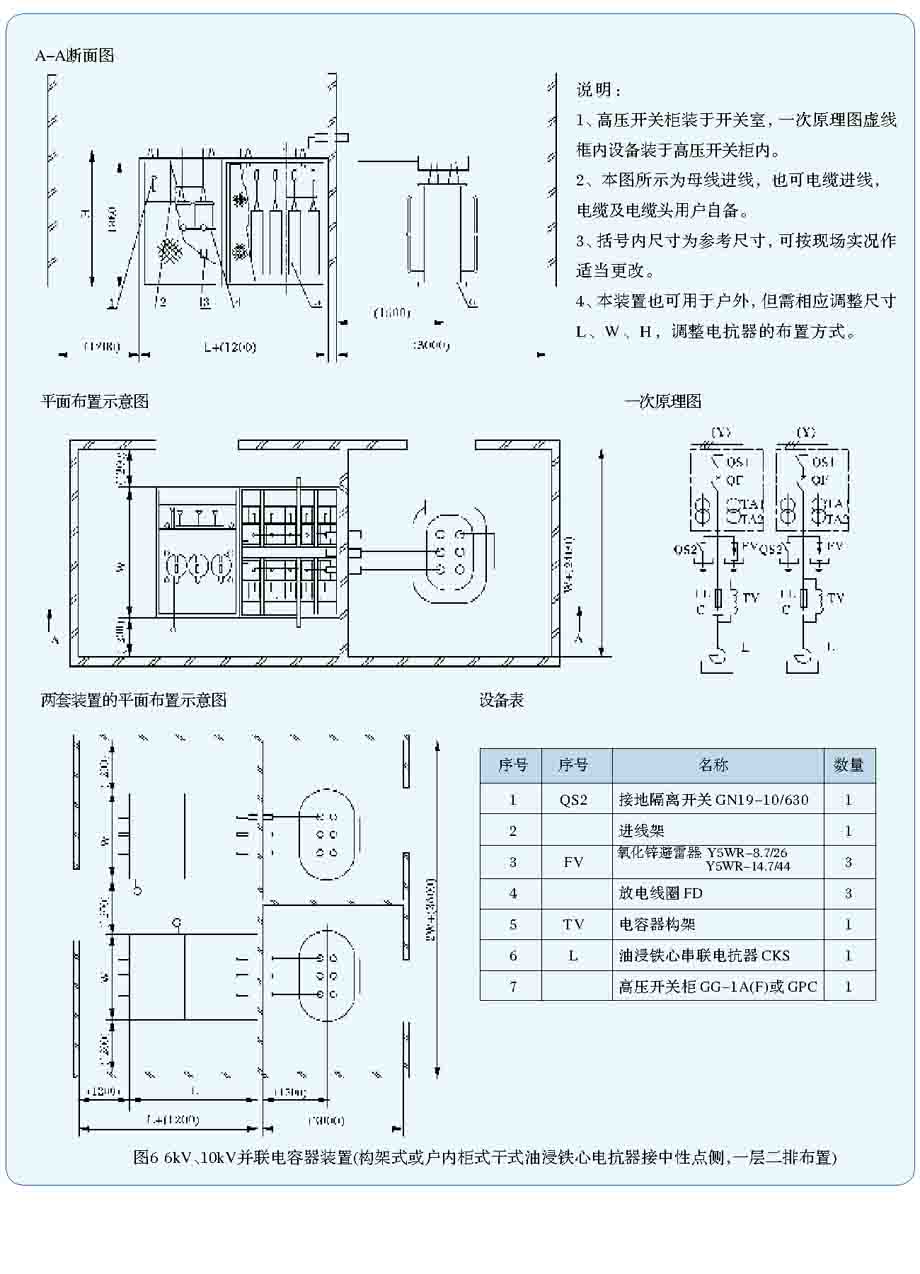

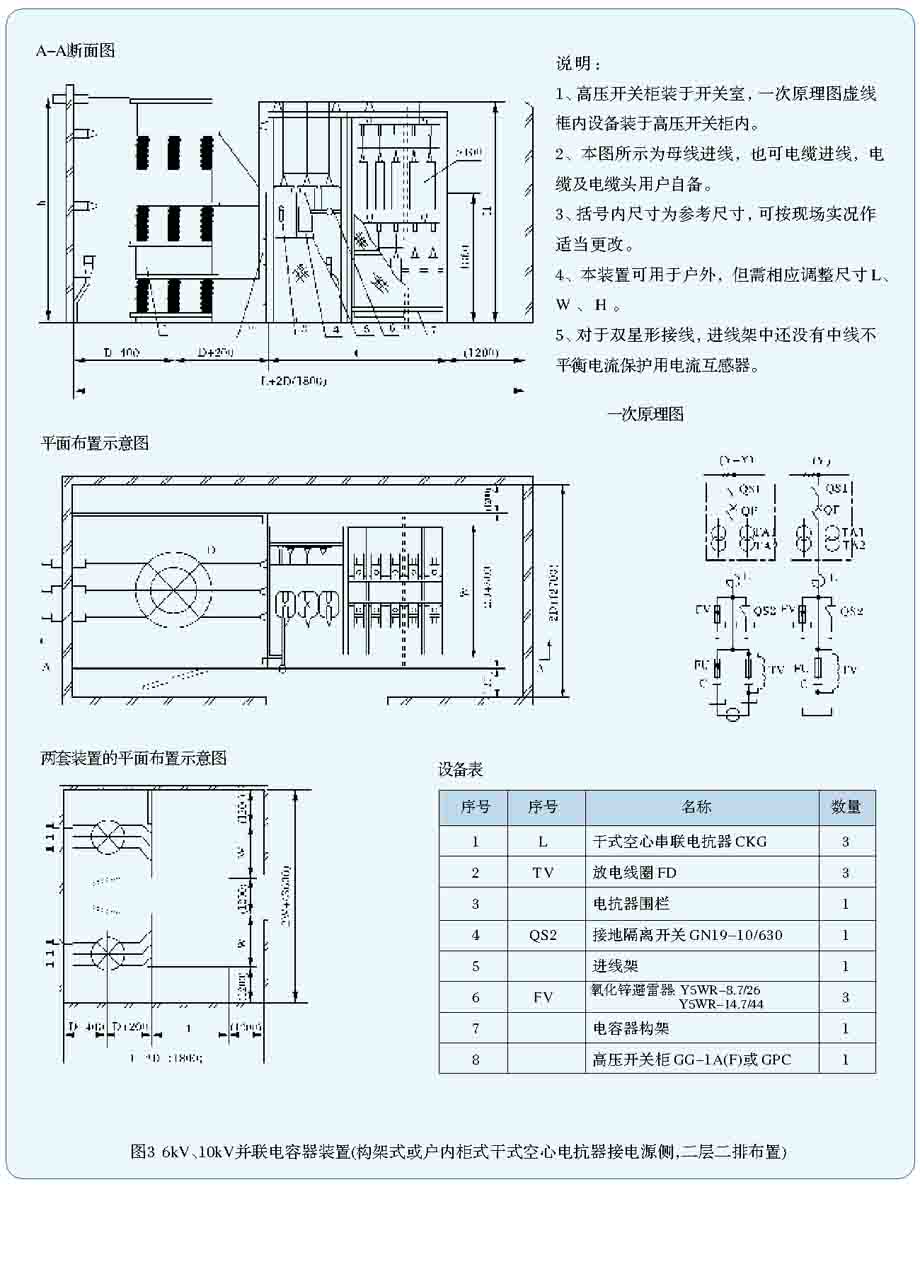

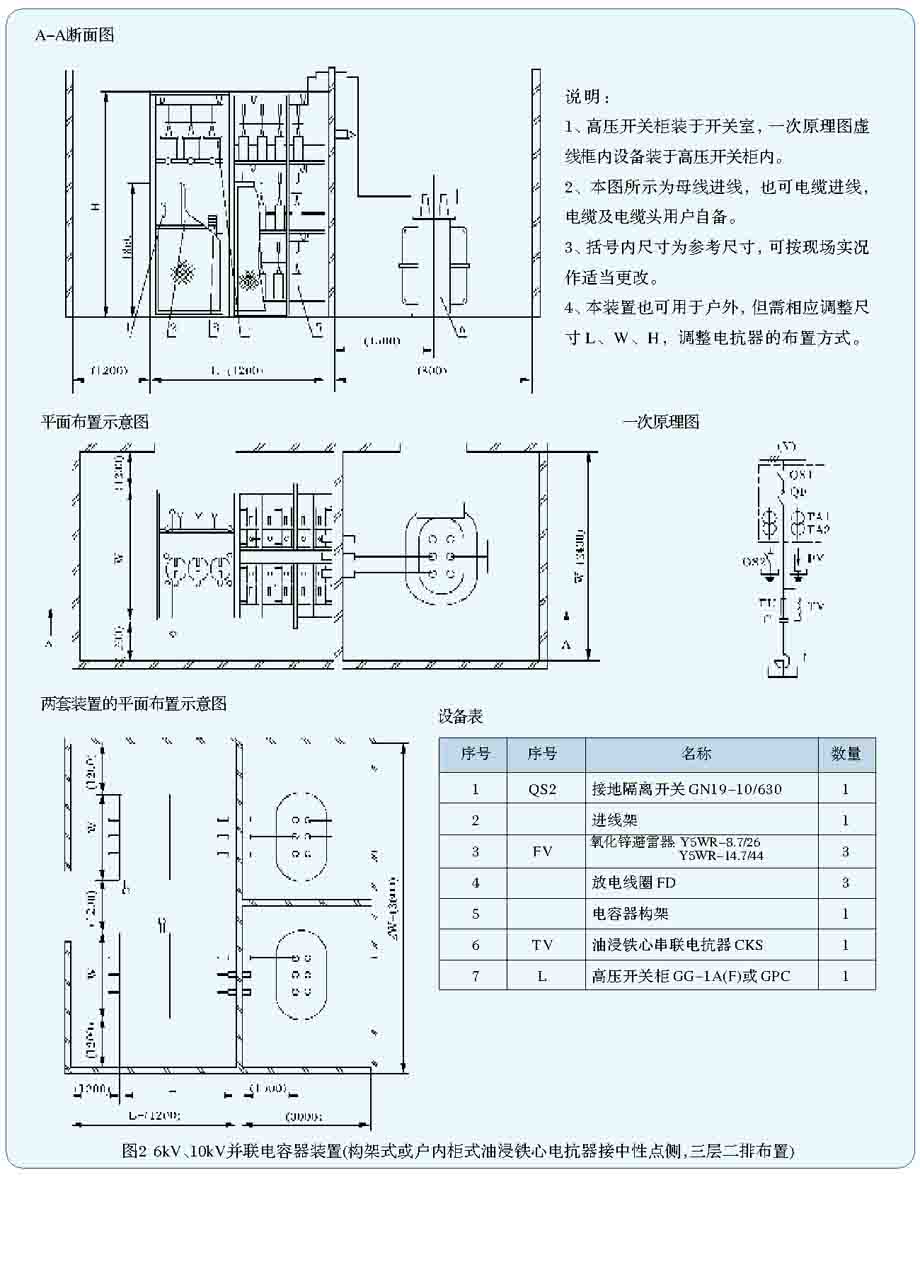

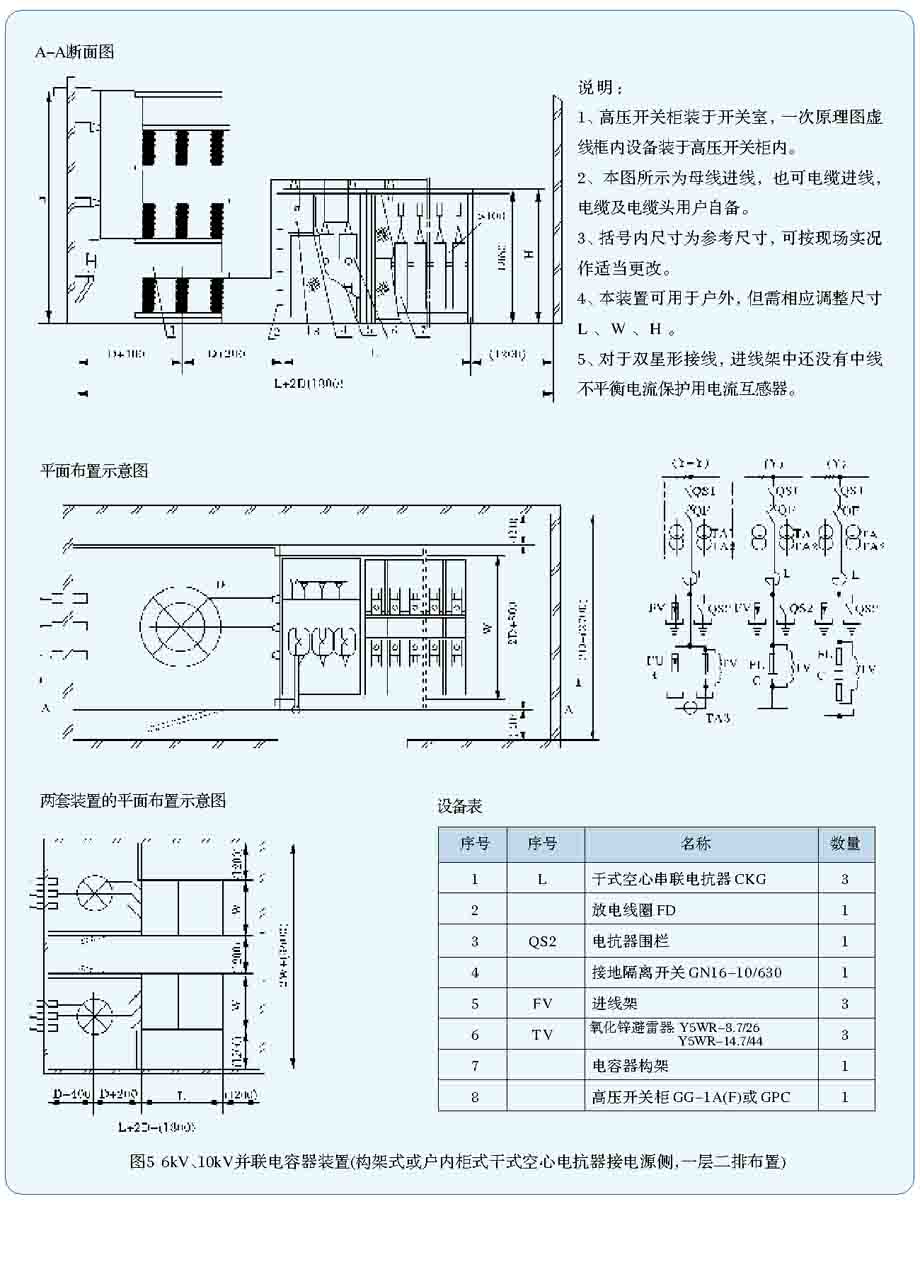

4断面图
