产品介绍

1、概述

RKAPF有源滤波柜是一种真正有效的谐波治理解决方案，采用有源谐波补偿技术动态消除电网谐波。实时检测非线性负载产生的电流波形，分流出谐波部分，再通过IGBT逆变电路输出等同的谐波电流，以抵消负载谐波，确保从电网吸取的电流为正弦波，实现谐波滤除功能。

此外，dq系列有源电力滤波器还能提供超前或滞后的无功电流，用于改善电网的功率因数，实现动态无功补偿。

APF工作原理

2、主要技术特点

Ø 动态有源滤波，全面改善电能质量

Ø DSP全数字控制，20KHz开关频率，对负载的动态变化迅速响应

Ø 谐波补偿次数可选择，最高能滤除51次谐波

Ø 具有消除三相不平衡的功能

Ø 负载短路、过压、欠压、过流等保护功能

Ø 具有自动限流功能，不会发生过载，真正闭环控制，谐波滤出率大于98%

Ø 采用高清晰5.7英寸中文彩色触摸屏

Ø 效率高，满载损耗小于2.5%

Ø 并联安装方式，安装简单，体积小

Ø 按照配电结构，可选择局部补偿、部分补偿或总补偿，CT可位于电源侧或负载侧

Ø 易于扩展和冗余设计，可最多10台并联运行，且允许不同容量设备并联

Ø 实施故障记录和事件记录，并可查询历史记录

Ø 关键器件采用原装进口

3、工作原理

断路器合闸后，dq首先通过预充电电阻对直流母线的电容器进行限流充电，这个过程会持续几秒钟，是防止上电后对直流母线电容器的瞬间冲击。当母线电压Udc达到预定值后，预充电结束，主接触器闭合。直流电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。

dq通过外部CT实时采集电流信号送至信号处理电路，然后再送FPGA给控制器，控制器将基波成分分离，并提取出所有的谐波；控制器会将采集到的谐波成分和dq已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电路，触发IGBT变换器将补偿谐波电流注入到电网中，实现滤除谐波的功能。

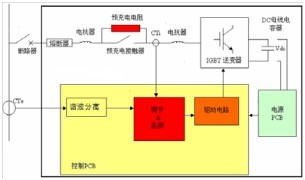

内部原理

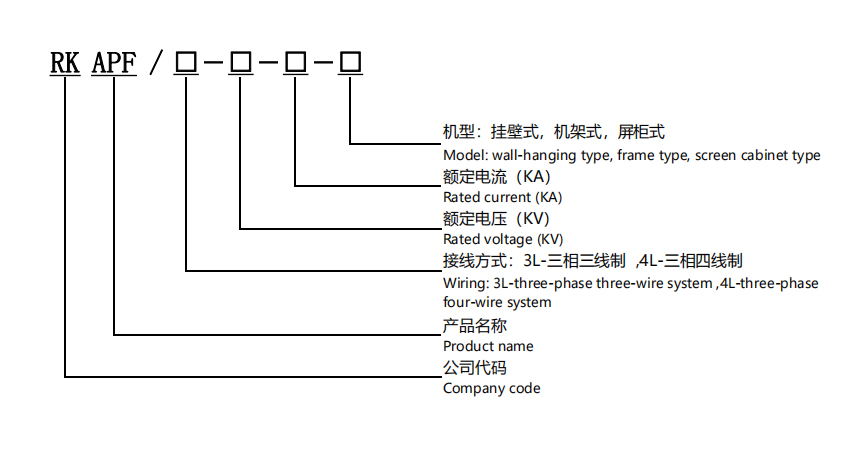

4、产品型号及其含义：

【注】1.公司代码：RK

2.产品名称：APF代表有源滤波器（又称有源电力滤波器）

3.接线方式：3L代表三相三线制， 4L代表三相四线制

4.额定电压：400V电压等级或690V电压等级

5.额定电流：容量等级：25~600A

6.机型：R代表挂壁式，H代表机架式，缺省代表柜式

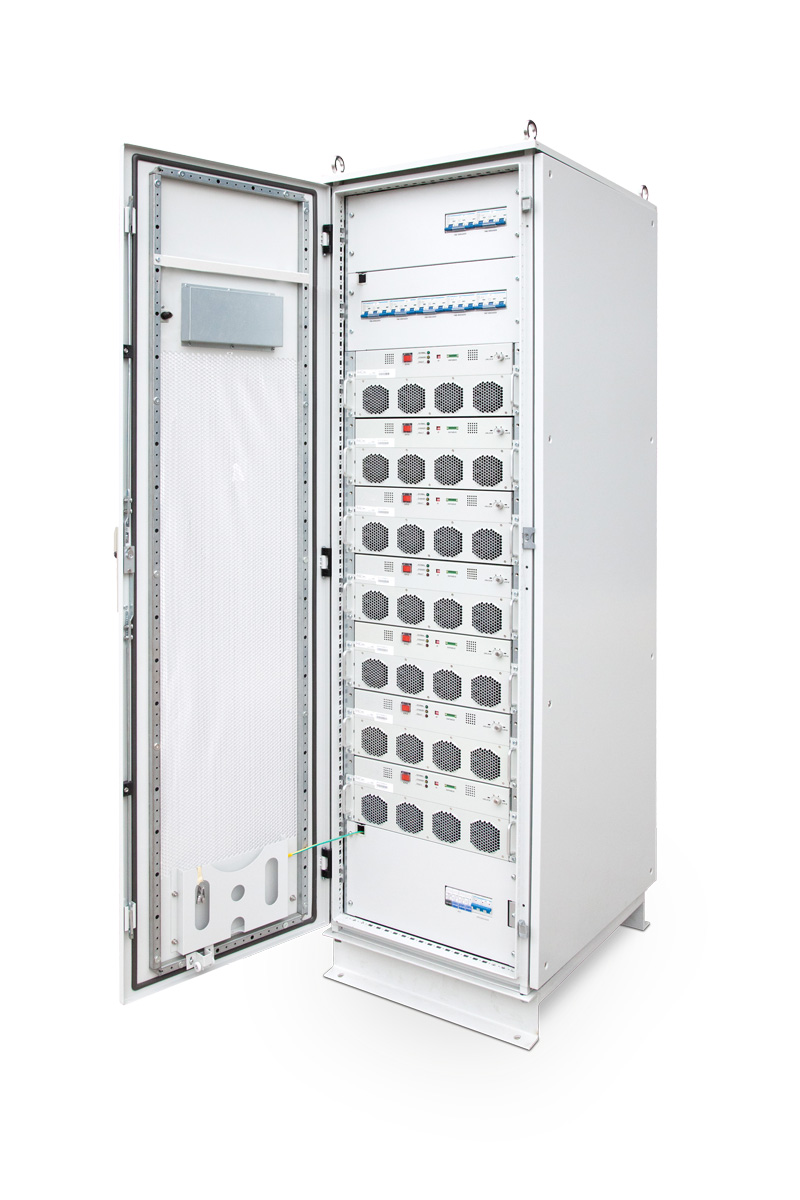

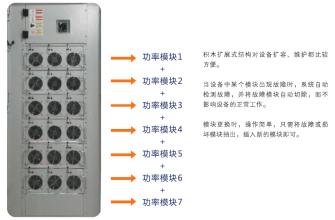

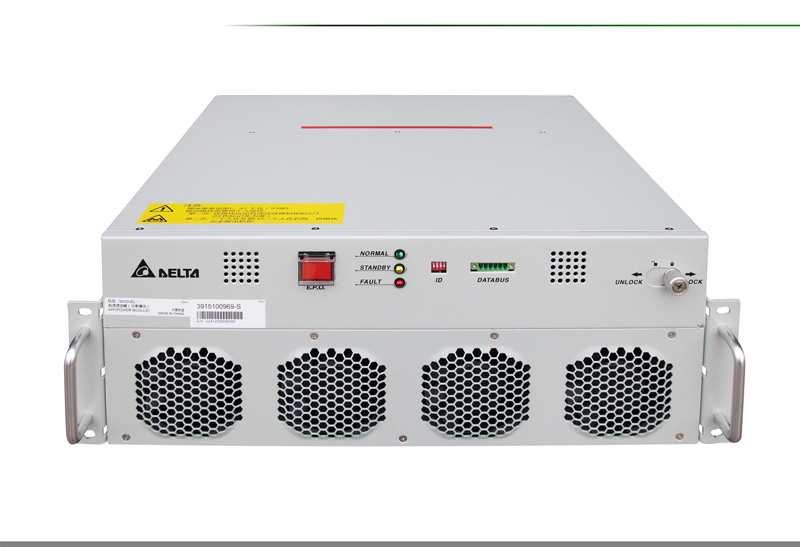

模块机柜机

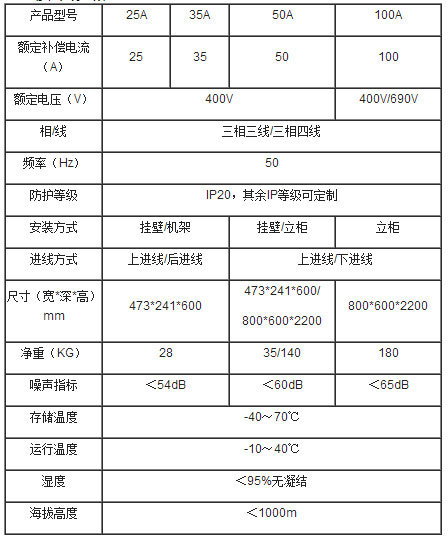

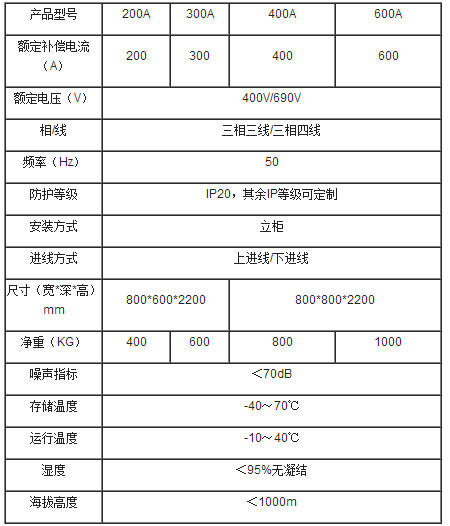

5、技术规格

【注】1、可以通过实测数据确定补偿电流或通过配电系统详细信息（变压器、负荷情况等）计算补偿电流；

2、三线四线系统需要配置3个CT（用于A、B、C三相）；

3、三线三线系统需要配置2个CT（用于A、C两相）；

6、应用行业

半导体、轨道交通、电信、银行、医院、市政、智能建筑、石油化工、电力、采矿、造纸、印刷、汽车制造、海洋石油、污水处理、水泥、烟草行业、发电……

7、应用场合

dq/3L系列适用于三相三线工业负载（额定电压为380V、660V、690V、1140V系统）的谐波滤除，如整流器、变频器、大型UPS、中频炉、电弧炉等非线性负载。

dq/4L系列适用于三相四线（额定电压380V/220V）负载的谐波滤除，如商用办公大楼的照明设备、电脑、UPS、电梯、变频空调等非线性负载。特别适用非线性负载中性线产生的多次谐波电流的谐波滤除。
