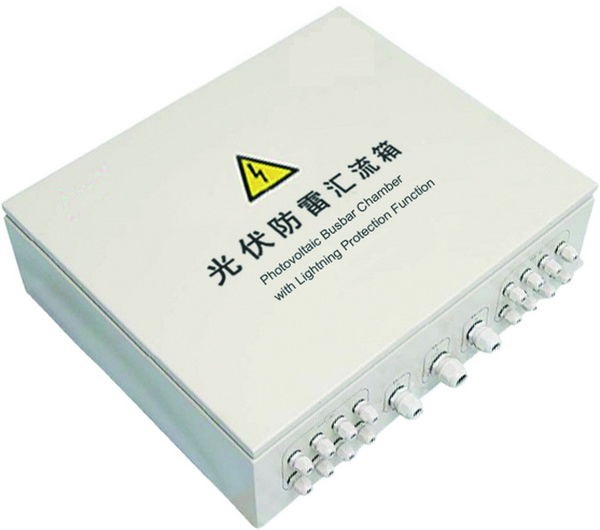

GH-Z光伏汇流箱

更新：2024-04-03 13:14:01 点击：

品牌：
型号：

产品介绍

1 使用须知

感谢选择本公司汇流箱产品，为保证您顺利使用该产品，请您安装使用前仔细阅读本手册，并按手册中提供的方式进行操作。

有关汇流箱的所有安装、接线等操作应由电气专业人员进行，并遵守本说明中的相关内容，否则可能会造成电击伤害或影响汇流箱的性能。

收到产品后请清点装箱清单：

表1 汇流箱标准配置

名称	单位	数量
汇流箱	台	1
出厂检验报告	份	1
合格证	份	1
门钥匙	把	1

2 性能指标

2.1 产品概述

汇流箱包含6~16路等各种规格，包括智能型、非智能型、防反型和无防反型等多种规格。由箱体、SSU(Smart Solar Unit )监控组件、断路器、熔断器组、防雷器、输入输出连接器等部分组成，最大允许输入回路数为16路，每路输入额定电流为10A，额定电压可达1000V。汇流箱采用了多项新技术，可以实现免巡检、远程监视、远程分断等功能。汇流箱采用免开箱的设计方式，所有外部接线均通过插接头进行连接，大幅度节省现场施工的工作量。所有部件均采用法国Schneider、法国Citel、Copper Bussmann、Phoenix等国际知名品牌，保证了汇流箱能在各种恶劣环境下长期稳定的工作，减少日常维护工作量，同时也相应减少了因日常维护、开箱等工作对产品造成的损伤。

2.2 型号说明

直流防雷汇流箱的型号说明：

2.3 技术性能
太阳能智能汇流箱主要具有以下性能：
☆ 同时可最大接入12路输入，每路电流最大为10A，电压值可达1000V；
☆ 配有全保护接法的光伏专用防雷器，正极负极都具备防雷功能；
☆ 采用Schneider光伏专用直流断路器和Yinrong光伏专用熔断器，提供两级过流保护；
☆ 支持基于RS485等通讯方式，与上位机通讯方便；
☆ 具备个回路电流检测和母线电压检测功能，能实时显示各回路输入电流和母线电压；
☆ 安全可靠的连接方式，让安装维护更简单、方便，产品使用寿命长；
☆ 箱体与门板之间采用点胶工艺进行密封，保证箱体的防护等级。

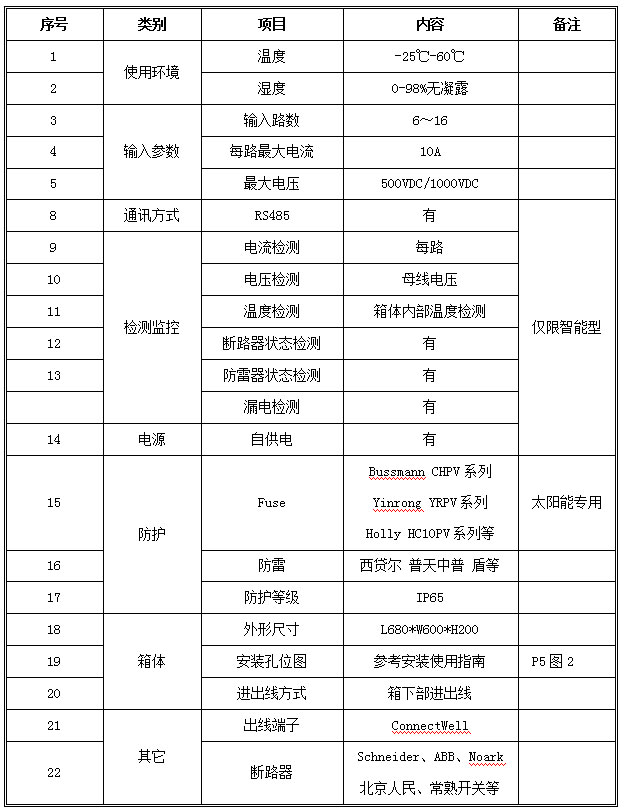

2.4 技术参数

2.5 B型结构汇流箱结构及说明

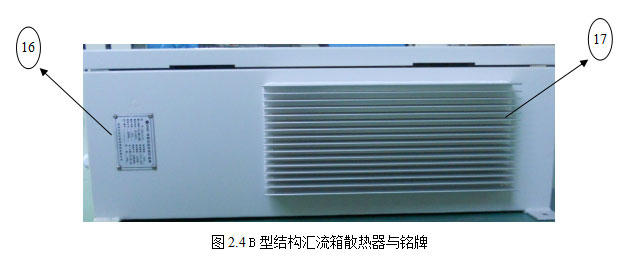

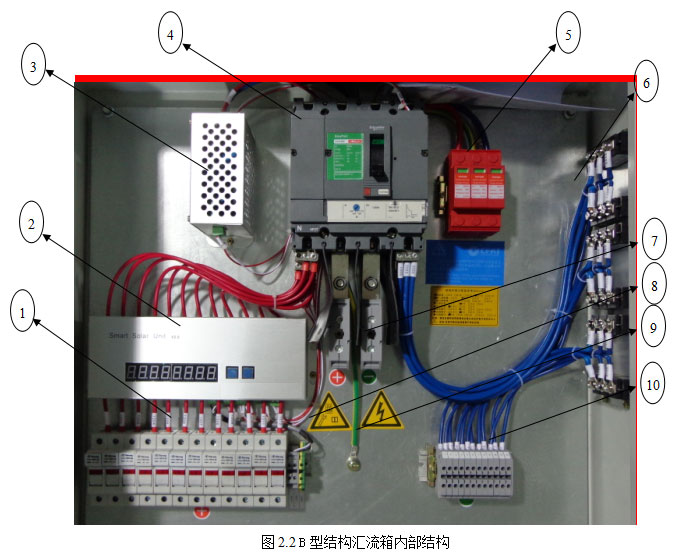

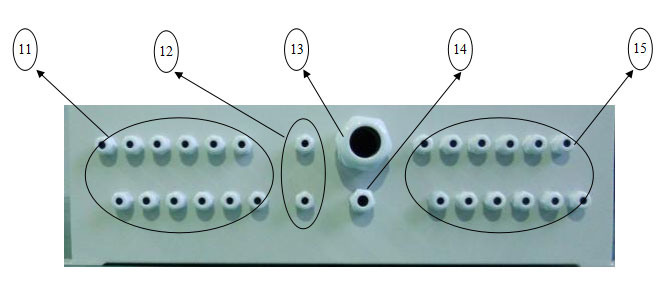

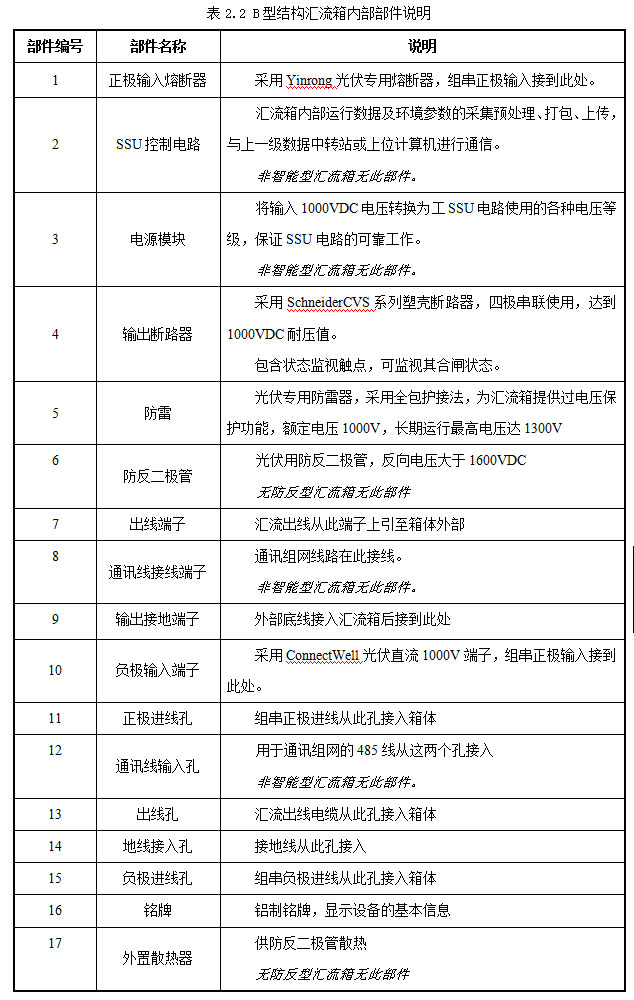

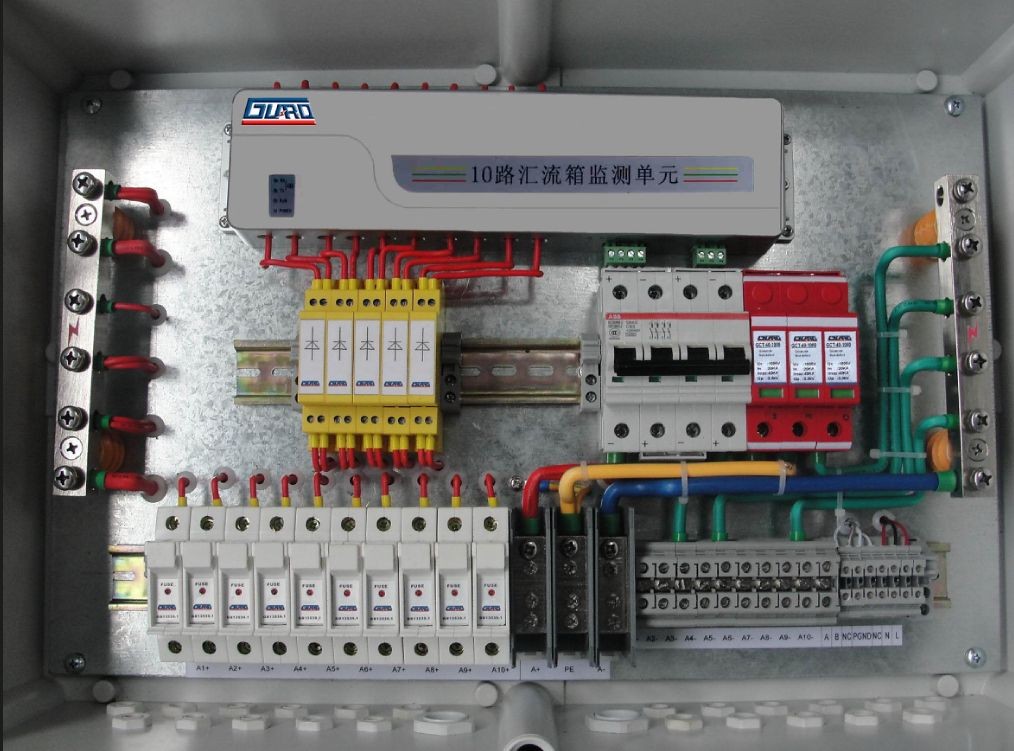

如2.2中内容所述，汇流箱的结构分为A型和B型两种。其中A型结构为对非称结构，B型结构为对称结构。其中B型结构汇流箱的内部结构及功能如下图2.2-2.4以及表2.2所述。

2.6 A型结构汇流箱结构及说明

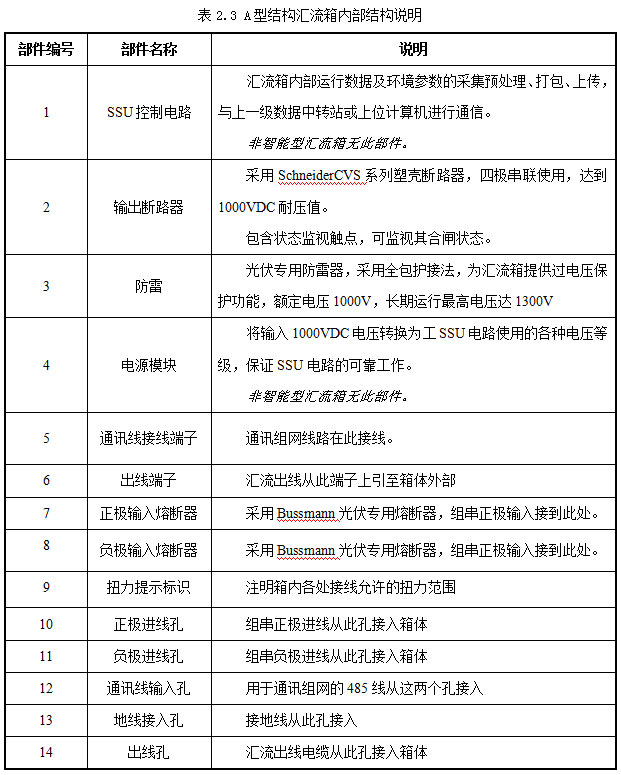

A型结构汇流箱的内部结构及功能如下图2.5-2.6以及表2.3所述。

2.7 SSU操作与显示功能说明
智能监测单元SSU上有一块8位LED显示屏和两个按键K1，K2，用以显示汇流箱内的部分运行数据。功能说明具体如下：
1、无按键动作：
LED显示：按母线电压，母线电流，温度，0~16路电流的顺序状态显示，时间间隔大概2s
2、K1按下：
功能：切换到下一状态
描述：显示当前的下一状态数值
3、K2按下：
功能：无
描述：显示ERRORS，常态下单按K2无作用
4、组合键，K1，K2同时按下：
条件：需断开通讯线
功能：查看从机地址，及设置地址
描述：同时按下后，LED会闪烁3次，显示本机地址，带小数点的为当前可变位置，K1按下本位加1，K2可变位置向左移动一位，设置好地址后，同时按下K1，K2，LED闪烁3次回到常态，地址设置完成，重启后生效。

3 安装接线指南

警告！
请在对箱体进行接线和安装之前，确定所有需要操作的电线电缆均处于断电状态，否则可能会造成电击伤害。在与电池板进行安装连接时，尤其要注意先确定电池板无任何电流电压输出。

3.1 需使用安装工具和配件

表3.1 需要使用安装工具和配件

工具和配件	规格
内六角螺丝刀	M6
扳手	8英寸200mm
一字型螺丝刀	100mm
十字螺丝刀	100mm
螺钉	4个，M6

3.2 机械安装

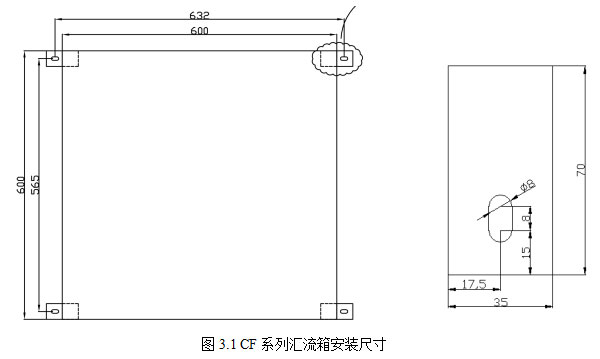

汇流箱统一使用同一个外形尺寸和安装方式。外形尺寸为600mm×600×210mm（宽×高×深）,参考下图3.1所示.

流箱采用壁挂式安装，可安装于墙体、支架或其他支撑物上。
当采用墙壁安装或安装所在平面材质较厚时，可按照上述尺寸在安装平面上打孔，而后使用膨胀螺钉或者其他方式将四个安装附件的孔对应用M6的螺丝拧紧。
若安装于支架上或安装所在平面材质较薄时，可按照上述尺寸打通孔，而后使用螺栓进行固定安装。

3.3 电气连接
汇流箱的电气接线可分为组串输入接线、汇流输出接线、地线和组网通讯线4个部分。所有电气接线从位于箱体底部的防水接头插入到箱体内部进行连接，连接后锁紧防水接头。
3.3.1 用线规范
进行汇流箱的接线之前务必确定使用了正确规格的导线。
1. 导线载流量规格正确。
对照汇流箱右侧壁下部的铭牌，查找到汇流箱的输入输出参数。对于额定输入电流为10A的汇流箱，每路输入请需使用不低于AWG13规格的导线（或国标2.5mm2）进行连接；对于额定电流为20A的汇流箱，每路输入需使用不低于AWG10规格（或国标6mm2）的的导线。同样，输出回路所使用的导线需参考汇流箱的输入路数及每路的额定电流。具体用线规格标准可参考相关电气标准。
2. 导线外径尺寸合适。

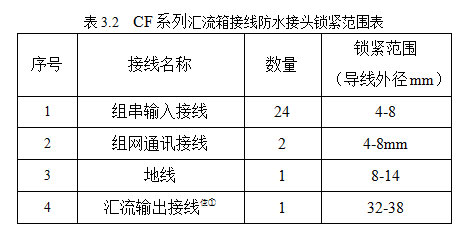

防水接头的锁紧范围有限，必须使用合适规格的导线方能保证锁紧可靠不会防水。我公司汇流箱产品在设计时充分考虑了接线的问题，根据其输入输出电流规格计算了通用的导线外径尺寸，并选择合适范围的锁紧护套。CF系列汇流箱所使用的防水接头锁紧范围如下：

注意：请务必确认汇流箱进出线外径在上表中的锁紧范围之内。使用上述范围之外的导线将导致线缆无法穿过防水接头或者防水接头不能锁紧。

3. 通讯线的选用。
485通讯线务必选用规范的屏蔽双绞线，建议线径不小于1.0mm²。
3.3.2 组串输入接线
建议使用压线端子，将导线头部剥好压接好以后接入保险丝或接线端子，以保证接线的可靠性。

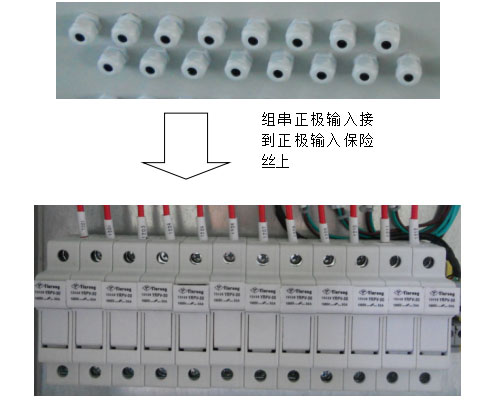

组串的顺序需要注意，从左到右依次为回路1、回路2 … … 回路16，而且正负极要对应，否则可能导致监控中显示的组串电流不准。组串正极接线的方式如下图3.2所示。

图3.2 组串正极接线接到正极保险丝上

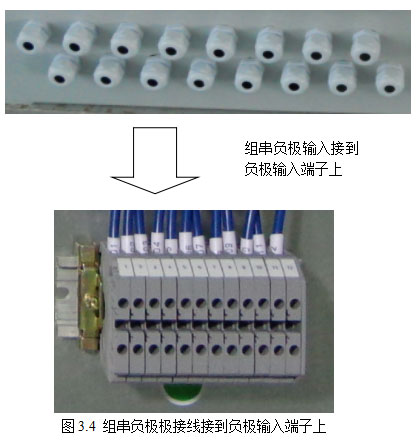

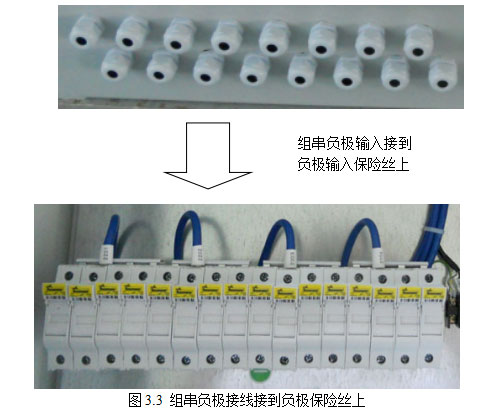

组串负极接线接到负极输入保险丝或者负极输入端子上。

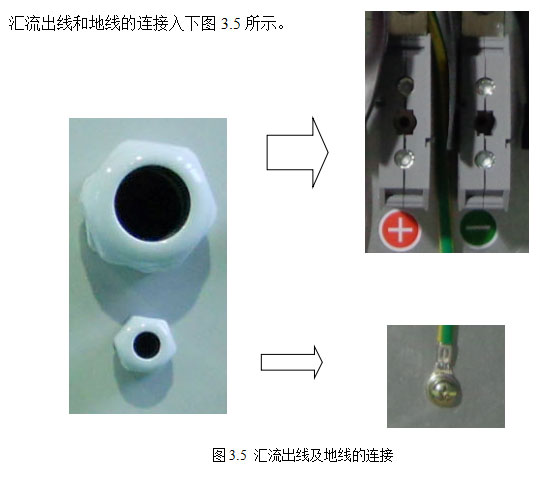

3.3.3 汇流出线和地线的连接
汇流箱的输出接线接到输出端子或者输出断路器上。

3.3.4 组网通讯线连接

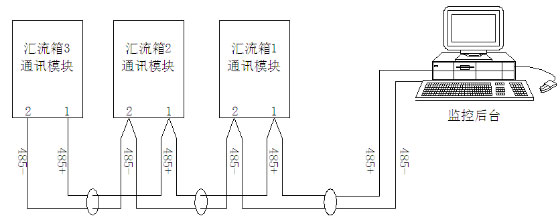

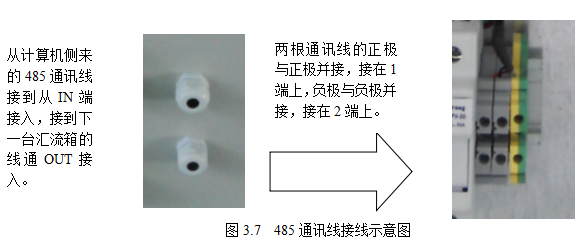

组网通讯线的接线如下图7所示

图3.6 485组网通讯线示意图
注意：
1. 485通讯线的正负极性务必正确，否则将导致无法通信。
2. 485通讯线务必使用规范的屏蔽双绞线，线径不小于1mm²。且与现场强电部分分开走线。
3. 485通讯的理论距离可以达到1000米。但基于现场实际条件限制，建议通讯距离不要超过100米。

3.4 产品使用
1 正式使用汇流箱之前，请务必检查所有安装接线工作已经结束，汇流箱安装牢固可靠，相关电气连接部位无金属杂质等，无人员继续进行安装操作等工作。
2 接通电源，测试输入输出正常后，即可正式投入长期使用。

3.5 运输、装卸过程中的注意事项
☆ 在运输过程中应避免剧烈的震动和冲击，产品包装安置要牢固稳定，以免滑动。
☆ 装卸过程中要避免撞击、脱落和倒放，装卸操作及使用工具要规范、专业。
☆ 避免在恶劣环境（雷雨、高温等）下进行运输、装卸。

4 品质保证
本汇流箱产品保质期为18个月。质保期间出现故障的产品，公司将免费维修或者更换新产品。
注意：以下情况不属本公司质保范围之内：
☆ 整机、部件已经超出免费保修期限
☆ 运输过程因运输不当或搬运等过程造成的人为损坏。
☆ 因地震、火灾、水害等不可抗力引起的故障和损坏。
☆ 不正确的安装、改装或使用
☆ 在超出本手册说明的非常恶劣的环境中运行或违规操作造成机器故障或损坏
☆ 非服务机构、人员安装、修理、更改或拆卸造成的机器故障或损坏
☆ 因使用非标准或非原装部件或软件导致的机器故障或损坏
☆ 产品原序列号标签有涂改、替换、撕毁的现象
☆ 产品没有序列号或三包凭证上的产品型号或编号与产品实物不相符
由以上情况引起的产品故障，客户要求进行维修服务，经公司允许，可提供有偿维修服务，若产品尺寸及参数有变化，以公司最新资料为准，恕不另行通知。

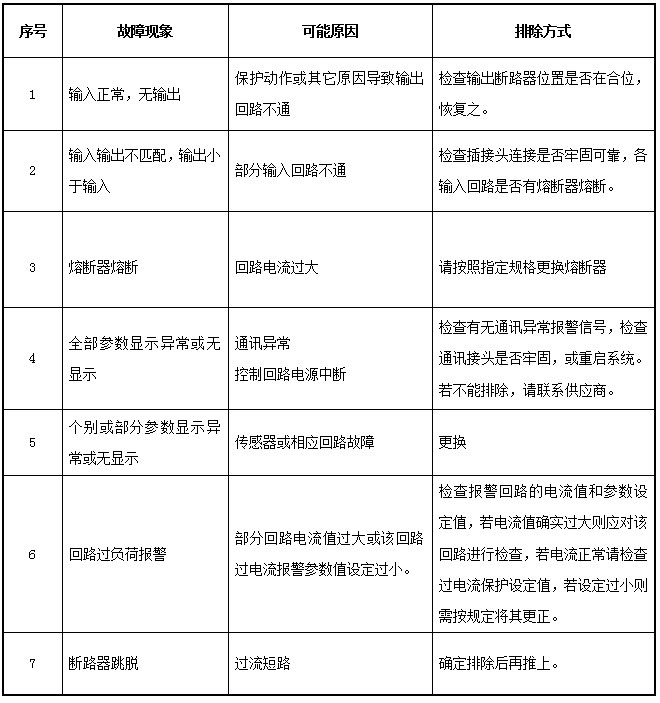

5 常见故障处理

如果通过以上问题仍不能解决问题，请详细记录故障现象，并和我们取得联系。

6 产品执行标准
太阳能智能汇流箱的制造、试验和验收符合如下标准：
☆ SJT 11127-1997 光伏(PV)发电系统过电压保护--导则
☆ GB/T18479-2001地面用光伏（PV）发电系统概述和导则
☆ GB/T 191 包装储运图示标志
☆ GB/T 2423.1-2001 电工电子产品基本环境试验规程试验A：低温试验方法
☆ GB/T 2423.2-2001 电工电子产品基本环境试验规程试验B：高温试验方法
☆ GB-T 2423.3-2006电工电子产品环境试验第二部分实验Cab：恒定湿热方法
☆ GBT 3873-1983 通信设备产品包装通用技术条件
☆ GB 4208-1993 外壳防护等级（IP代码）
☆ GB 4943-2001 信息技术设备的安全
☆ GB-T 3859.2-1993 半导体变流器应用导则
☆ GBT 17626.5-2008 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验
☆ GB 7251.1-2005 低压成套开关设备和控制设备
