RKXHG-40.5kV消弧消谐装置

更新：2026-01-16 10:59:37 点击：

品牌：
型号：

产品介绍

一、概述

　　本装置利用微机控制技术、过电压保护技术和真空高压开关等组成一套自动保护系统，在中性点非有效直接接地电力系统中，可以对雷电、操作、谐振以及弧光接地等各类过电压进行限制；采用限制故障相的恢复电压及恢复电压的上升速度，快速消除间隙性弧光接地故障，采用短接母线上的PT开口三角绕组，消除非线性谐振故障，另外本装置还具有准确的接地选线功能和跳闸功能，为快速故障定位和故障排除提供依据，极大提高该类电网运行的安全性及供电的可靠性。
　　本装置是一套综合性的保护装置，能全面解决小电流接地系统的接地问题，可广泛应用于我国的电力、冶金、化工、煤炭和石油等行业的35KV及以下中性点非有效接地的配电网中。

本设备符合国家标准 GB 3906-2020《3.6kV～40.5kV 交流金属封闭开关设备和控制设备》，以及国际标准 IEC 62271-200《高压开关设备和控制设备第 200 部分：额定电压 1kV 以上至 52kV 及以下交流金属封闭开关设备和控制设备》的要求。

　　二、产品特点
　　1.全面的过电压保护功能，各类相对地及相与相之间的过电压均被限制到较低的电压水平，使系统的绝缘事故大大降低，由于母线过电压被限制在较低的水平，原本可能引发的铁磁谐振过电压的可能性大大减少。
　　2.先进科学的消弧原理，多重手段保证快速消除弧光接地故障，同时弧光过电压被限制到较低的电压水平，原来按设计规范要求应装设消弧线圈的系统，可以不再装设，而且其限制过电压的功能将比装设消弧线圈更好、更完善。
　　3.二次小电阻消谐，快速、安全、可靠。
　　4.新型选线原理，选线准确。
　　5.由装置的工作原理可知，消弧的机理与系统接地电容电流大小无关，不改变系统的运行方式，无需考虑增容，便于电网的改造和远景规划。
　　6.占地小，节省系统投资，可替代PT柜，对于老站改造只需要把PT柜一换即可。
　　7.多台消弧柜可协调工作，柜体间通过总线通讯，方便用户查找故障线路。
　　8.整个装置集成在一个高压开关柜内，结构简单，体积较小，安装方便，价格低廉，相对于消弧线圈接地系统而言，具有较高的性能价格比。
　　9.装置自动化程度高，运行和维护极为方便。

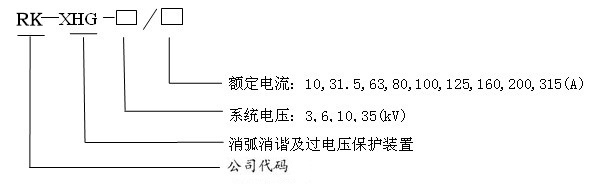

　　三、型号说明
　　

　　四、技术指标
　　1 工作环境
　　环境温度： -25 ℃ ~ +55 ℃；
　　大气压：80~110Kpa;
　　环境湿度：月平均最大相对湿度低于95%,机壳表面无凝露；
　　没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾爆炸危险的物质。
　　2 装置额定参数
　　额定频率： 50（Hz）；
　　额定电压：3 、 6 、 10 、 35（kV）；
　　额定电流：10 、 31.5 、 63 、 80 、 100 、 125 、 160 、 200 、 315（A）；
　　额定短路开断电流： 50kA .
　　3 智能控制器参数
　　1）电源电压： 220V DC/AC,允许偏差-20%~10% ;
　　2）电源功率： <25W;
　　3）通讯接口： RS-485（或RS-232）；
　　4）配有选线功能，选线路数最大 36 路（根据用户要求确定）；
　　6）报警和远动输出触点容量：AC250V 2A;DC220V 0.2A;
　　7）零序电压启动值30V~120V,动作准确度：误差≤5% ;
　　8）电磁兼容达到国家Ⅳ级水平。

　　五、订货须知
　　1.用户应提供相关的系统额定电压、系统最大单相接地电容电流，作为消弧消谐柜的设计依据。
　　2.如需要选线功能，请注明选线路数。
　　3.柜体的尺寸，在我公司与用户协商完毕后，由我公司工程师进行设计并经用户签字确认以后，方能最终确定。
　　4.如用户有特殊要求应在订货时提出。
　　5.需要其它额外附件或备件，应在订货时注明所需的种类及数量。
